第 13 课：DeepSeek DeepGEMM 核心架构与 Hopper FP8 算子拆解

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能：

  • 深入推演 DeepSeek-V3 核心算子库 DeepGEMM 的设计动机，说清其相比传统 CUTLASS 3.x / cuBLASLt 的架构取舍；
  • 掌握 Hopper 架构（SM90）的核心指令级原语：Tensor Memory Accelerator (TMA)、Warp-Group MMA (wgmma.mma_async) 与 mbarrier 硬件事务屏障；
  • 彻底理清 Fine-grained Block-wise FP8 量化（1×1281 \times 128 细粒度分块缩放）的数学原理与高效 Epilogue 反量化实现；
  • 掌握 MoE 场景下 Contiguous Grouped GEMM 与 Masked Grouped GEMM 的调度机制及其与 DeepEP 通信库的协同。

通过必须同时满足：

  • 独立补齐本课唯一的代码填空题（Hopper WGMMA + 细粒度反量化分块模拟内核），并通过给定测试断言；
  • 三个问答题均说明因果链与硬件微架构状态迁移，而不是只报术语；
  • 能指出至少一个正确性边界和一个性能瓶颈取舍；
  • 总分不低于 8/10，且没有一票否决级概念错误。

前置关系

  • 课程前置：第 10 课：共享内存 Tiled GEMM、CUDA 异步拷贝机制、计算机体系结构（SM/Shared Memory/Tensor Core）。
  • 本课在路线中的作用：作为算子核心主线的现代化高阶实战课，将经典的 Shared Memory Tiling 跨越升级到现代 Hopper (SM90) / Blackwell (SM100) 的无寄存器搬运异步流水线与 MoE 定制 Grouped GEMM。

核心心智模型

1. 它是什么，解决什么问题

DeepGEMM 是 DeepSeek 专为大语言模型（特别是 DeepSeek-V3 / V2.5 / R1 等超大规模 MoE 模型）研发的开源超高性能 Tensor Core GEMM 算子库。

(1) 为什么现有开源库（CUTLASS 3.x / cuBLASLt）不够用？

  1. CUTLASS 3.x 极其庞大的 C++ 模板膨胀与编译噩梦：
    • 传统 CUTLASS 依赖极深的模板嵌套与代数表达（Layout、Tile、Iterator、Collective Builder），仅编译一组 GEMM 内核通常需要数分钟乃至数十分钟；
    • 工业级二次开发、定制特殊访存或微架构调优时，工程师深陷模板推导黑洞，调试门槛极高。
  2. DeepSeek-V3 细粒度分块量化（1×1281 \times 128 Block-wise FP8）缺乏原生极致优化（如图 13-1** 所示）**：

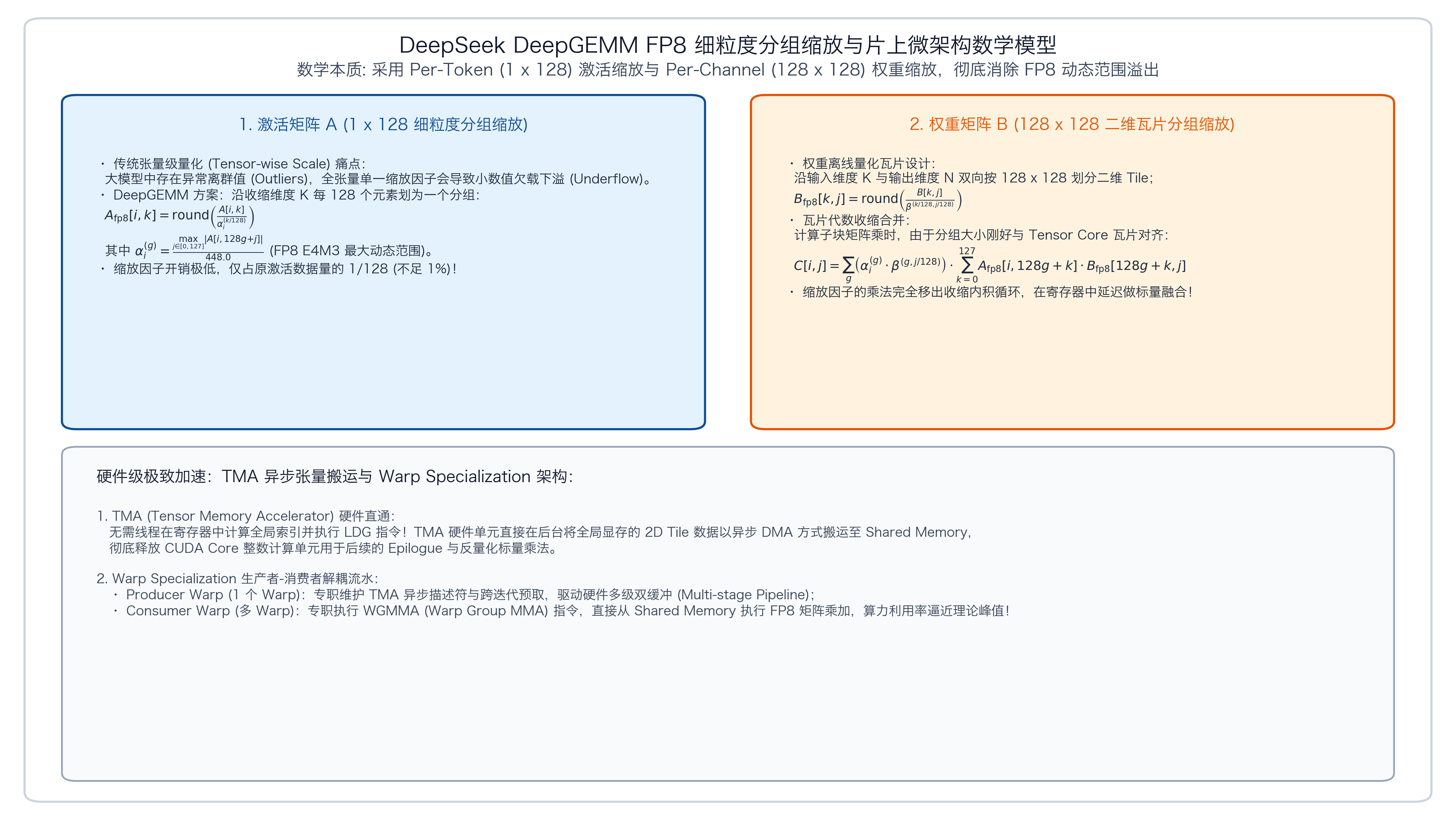

图 13-1：DeepSeek DeepGEMM FP8 细粒度分组缩放与片上微架构数学模型

  • 常规 TensorRT-LLM 或 cuBLASLt 主要面向 Tensor-wise（整张量单标量缩放） 或 Channel-wise（逐通道缩放）；
  • DeepSeek-V3 为了在 FP8 下保持与 BF16 无损的数学精度，提出了 1×1281 \times 128 的 Block-wise Fine-grained Scaling：矩阵在 KK 维度每 128 个元素划分为一个独立 Block，拥有专属的 FP32/UE8M0 缩放系数。这要求 GEMM 内核的 Epilogue 必须在极短时间内完成多维缩放反量化，cuBLASLt 无法原生内联融合。
  1. MoE 解码（Decoding）与 CUDA Graph 的静态分配冲突：
    • 在推理 Decode 阶段，各 Expert 分配到的 Token 数量极小且每步动态变化；
    • 若使用传统变长 Grouped GEMM，CPU 必须每步重新统计各专家 Token 偏移量并下发 Kernel 参数，彻底打破 CUDA Graph 捕获机制，带来沉重的 CPU Launch 延迟。

(2) DeepGEMM 的破局设计

  • Radical KISS 原则：完全摒弃 CUTLASS 繁重的类层次结构，精炼出不到数千行的自包含代码，通过轻量级 C++ JIT（即时编译）模块在运行时极速加载，免去安装时的预编译开销；
  • 原生拥抱 Hopper 硬件原语：深度利用 SM90 硬件级 TMA（张量内存加速器）与 WGMMA 指令，在 H800/H100 上跑出高达 1550 TFLOPS（逼近硬件理论极限的 85%~90%）；
  • 双模 MoE Grouped GEMM 支持（如图 13-3** 所示）**：

flowchart LR
    subgraph MoELayouts["DeepGEMM MoE 分组矩阵乘（Grouped GEMM）两类执行模式"]
        direction TB
        subgraph Contiguous["Contiguous Layout (训练 Forward/Backward & 推理 Prefill)"]
            Tokens["动态 Token 按 Expert 拼接 (M 维不规则)"] --> Align["M 维按 Tile 对齐 (M-alignment)"]
            Align --> KContig["K-Grouped TN / M-Grouped NT 算子执行"]
        end

        subgraph Masked["Masked Layout (推理 Decoding + CUDA Graph)"]
            FixedBuf["固定最大容量静态显存缓冲 (Zero-Allocation)"] --> MaskTensor["掩码张量 (Valid Mask Tensor)"]
            MaskTensor --> DeepEP_In["接收 DeepEP 低延迟通信产物"]
            DeepEP_In --> MaskedKernel["m_grouped_fp8_gemm_nt_masked 仅计算有效 Token"]
        end
    end

图 13-3：DeepGEMM 面向 MoE 的 Contiguous 与 Masked 两大布局设计对比

  • Contiguous：用于训练前向/反向与推理 Prefill，连续内存拼接，算力利用率最大化；
  • Masked：用于推理 Decode，配合 DeepEP 零 CPU 开销静态捕获，以 Mask 标记有效 Token，完全兼容 CUDA Graph。

2. Hopper (SM90) 硬件微架构机制剖析（如图 13-2 所示）

flowchart TD
    subgraph HopperPipeline["DeepGEMM Hopper (SM90) 异步生产者-消费者流水线"]
        direction TB
        subgraph Producer["生产者：1 个 TMA Warp Group (128 线程)"]
            TMA_A["TMA 异步批量读取 Matrix A<br>(cp.async.bulk.tensor)"]
            TMA_B["TMA 异步批量读取 Matrix B<br>(cp.async.bulk.tensor)"]
            TMA_SF["TMA 异步加载 1x128 缩放因子 Scale Factors"]
            MBarrier_Tx["mbarrier.arrive.expect_tx<br>(向硬件事务屏障注册字节数)"]
            TMA_A & TMA_B & TMA_SF --> MBarrier_Tx
        end

        subgraph SMEM["片上共享内存 (SMEM 多级循环缓冲区: kNumStages = 3~4)"]
            Smem_A["SMem A Tile [BLOCK_M, 128] FP8"]
            Smem_B["SMem B Tile [BLOCK_N, 128] FP8"]
            Smem_SF["SMem Scale Factors FP32"]
        end

        subgraph Consumer["消费者：Math Warp Groups (128/256 线程)"]
            MBarrier_Wait["mbarrier.try_wait.parity<br>(非阻塞硬件轮询事务完成)"]
            WGMMA["wgmma.mma_async<br>(Tensor Core 直接从 SMEM 读入 A/B, 累加至 FP32 寄存器)"]
            Epilogue["细粒度反量化 Epilogue:<br>Reg D = D * SF_A * SF_B -> BF16 写回 GMEM"]
            MBarrier_Wait --> WGMMA --> Epilogue
        end

        Producer -->|硬件异步直通写入| SMEM
        SMEM -->|SS 模式零寄存器开销| Consumer
    end

图 13-2：DeepGEMM 在 Hopper 架构下的 TMA 硬件直连与 WGMMA 异步多级流水线架构

要真正看懂 DeepGEMM 的源码，必须理解 Hopper 架构相对于 Ampere 架构发生的三大革命性跃迁：

(1) TMA (Tensor Memory Accelerator)：异步硬件批量搬运

  • Ampere 痛点：在 Ampere（SM80）中，虽然引入了 cp.async，但每个线程仍需显式计算地址偏移，执行指令发射。
  • Hopper 创新：TMA 是片上独立的专用硬件单元。线程只需配置一个 cute::TmaDescriptor（包含张量基地址、形状、跨度、分块尺寸及 Swizzle 模式），随后仅需由单个线程发起一条 cp.async.bulk.tensor 指令，硬件直接将多维张量瓦片从全局显存（Global Memory）搬运至共享内存（Shared Memory），全程完全不占用 SM 通用寄存器和 ALU 算力！

(2) WGMMA (wgmma.mma_async)：Warp-Group 级异步矩阵乘

  • Ampere 痛点：mma.sync 是 Warp 级同步指令，线程必须先从 SMEM 把数据显式 ldmatrix 加载到通用寄存器（Register File），消耗大量寄存器配额，极易导致寄存器溢出（Spilling）而降低 Occupancy。
  • Hopper 创新：WGMMA 提升至 Warp-Group（4 个 Warp，共 128 个线程） 协同粒度。更关键的是，它支持 SS（Shared-Shared）寻址模式：Tensor Core 直接从 Shared Memory 读取矩阵 A 与矩阵 B 的切片执行点积，中间完全跳过通用寄存器！仅输出累加矩阵 DD 保存在 FP32 寄存器中，极大节省了片上寄存器开销。

(3) 生产者-消费者解耦（Producer-Consumer Splitting）与 mbarrier

DeepGEMM 将一个 ThreadBlock（例如 256 或 384 线程）进行角色解耦：

  • 生产者（TMA Warp-Group，128 线程）：负责调度 TMA 硬件发起下一阶段的 A、B 及 Scale Factor 数据预取，并在硬件事务屏障（ClusterTransactionBarrier）上注册预期传输字节数（expect_tx）；
  • 消费者（Math Warp-Groups，128 或 256 线程）：通过 mbarrier.try_wait.parity 轮询硬件屏障。一旦 TMA 数据到位，立即执行 wgmma.mma_async，实现极致的多级流水掩盖（kNumStages=3∼4k\text{NumStages} = 3 \sim 4）。

3. DeepGEMM 核心代码架构逐行拆解

以下代码节选自 DeepGEMM 核心源码 sm90_fp8_gemm_1d1d.cuh，展现其关键骨架：

// DeepGEMM: TMA 与 WGMMA 核心主循环骨架
#pragma once
#include <deep_gemm/ptx/tma.cuh>
#include <deep_gemm/ptx/wgmma.cuh>

template <uint32_t BLOCK_M, uint32_t BLOCK_N, uint32_t BLOCK_K, uint32_t kNumStages>
__device__ void gemm_loop(
    const cute::TmaDescriptor& tensor_map_a,
    const cute::TmaDescriptor& tensor_map_b,
    float* smem_sfa, float* smem_sfb,
    uint32_t k_tiles) {

    // 1. 硬件事务屏障初始化
    extern __shared__ char smem_raw[];
    auto* barriers = reinterpret_cast<cutlass::arch::ClusterTransactionBarrier*>(smem_raw);

    // 2. 区分生产者（TMA）与消费者（Math）
    const uint32_t warp_group_idx = threadIdx.x / 128;
    const bool is_producer = (warp_group_idx == 0);

    #pragma unroll 1
    for (uint32_t k = 0; k < k_tiles; ++k) {
        uint32_t stage = k % kNumStages;

        if (is_producer && threadIdx.x == 0) {
            // 生产者主线程：设置本阶段期望接收的 TMA 字节数
            uint32_t tx_bytes = (BLOCK_M * BLOCK_K + BLOCK_N * BLOCK_K) * sizeof(__nv_fp8_e4m3);
            ptx::mbarrier_arrive_and_set_tx(&barriers[stage], tx_bytes);

            // 发起 TMA 异步多维拷贝
            ptx::tma_copy_2d(tensor_map_a, &barriers[stage], stage, k);
            ptx::tma_copy_2d(tensor_map_b, &barriers[stage], stage, k);
        }

        if (!is_producer) {
            // 消费者：等待当前 Stage 数据加载完毕（硬件屏障就绪）
            ptx::mbarrier_wait(&barriers[stage], k / kNumStages);

            // 消费者：发射 WGMMA 指令（SS 模式：直接自 SMEM 计算并累加到寄存器 D）
            wgmma::FP8MMA<BLOCK_N>::wgmma(
                desc_a[stage], desc_b[stage], accum_d, /*scale_d=*/(k != 0)
            );
        }
    }
}

实践任务：唯一代码填空题

练习说明

在不支持真实 Hopper 物理 GPU 的模拟环境或静态代码审查中，我们需要深刻理解其分块细粒度反量化逻辑与算子数值等价性。

请实现一个细粒度分块量化 GEMM 模拟器（Block-wise FP8 GEMM with 1x128 Fine-grained Dequantization）：

  • 输入矩阵 A∈ℝM×KA \in \mathbb{R}^{M \times K} 与矩阵 B∈ℝN×KB \in \mathbb{R}^{N \times K} 采用 FP8 E4M3 数值格式（在练习中用低精度浮点模拟）；
  • KK 维度按 128128 元素切分成若干 Block。每个 Block 拥有一个对应的缩放因子 SA∈ℝM×(K/128)S_A \in \mathbb{R}^{M \times (K/128)} 与 SB∈ℝN×(K/128)S_B \in \mathbb{R}^{N \times (K/128)}；
  • 真实数学计算：对于分块 b∈[0,K/128−1]b \in [0, K/128 - 1]，子块点积结果累加后，需乘上对应的缩放标量：SA[i,b]×SB[j,b]S_A[i, b] \times S_B[j, b]；
  • 请补齐缺失的循环步进与反量化数学逻辑。

只能修改 TODO/______ 位置，不得删除断言或放宽通过条件。

Code
import numpy as np

def fine_grained_block_gemm_simulation(A_fp8, B_fp8, S_A, S_B, block_k=128):
    """
    模拟 DeepGEMM 的 1x128 细粒度 Block-wise FP8 GEMM 计算流
    A_fp8: [M, K]  (E4M3 量化整型或低精度模拟)
    B_fp8: [N, K]  (E4M3 量化整型或低精度模拟，注意 B 为 Transposed 存储)
    S_A:   [M, K // block_k]  (FP32 缩放因子)
    S_B:   [N, K // block_k]  (FP32 缩放因子)
    return: D [M, N] FP32 结果
    """
    M, K = A_fp8.shape
    N, K_b = B_fp8.shape
    assert K == K_b, "K dimension mismatch"
    assert K % block_k == 0, "K must be divisible by block_k"
    num_blocks = K // block_k

    D = np.zeros((M, N), dtype=np.float32)

    # 模拟 Hopper 内核外层循环：逐个 Block_K 推进并进行细粒度反量化累加
    for b in range(num_blocks):
        k_start = b * block_k
        k_end = ______

        # 提取当前 128-channel 瓦片
        A_tile = A_fp8[:, k_start:k_end]  # [M, block_k]
        B_tile = B_fp8[:, k_start:k_end]  # [N, block_k]

        # 1. 执行片上 Tile 点积累加: Tile_Acc = A_tile @ B_tile.T  -> [M, N]
        tile_acc = np.matmul(A_tile, B_tile.T)

        # 2. 提取当前 Block 的缩放因子外积: scale_tile = S_A[:, b:b+1] * S_B[:, b:b+1].T -> [M, N]
        scale_tile = ______

        # 3. 将反量化后的局部瓦片累加至全局输出矩阵 D
        D += ______

    return D

# 测试用例验证
np.random.seed(42)
M, N, K = 128, 64, 256
block_k = 128

# 构造模拟输入
A_sim = np.random.randint(-10, 10, size=(M, K)).astype(np.float32)
B_sim = np.random.randint(-10, 10, size=(N, K)).astype(np.float32)
S_A = np.random.uniform(0.01, 0.05, size=(M, K // block_k)).astype(np.float32)
S_B = np.random.uniform(0.01, 0.05, size=(N, K // block_k)).astype(np.float32)

# 正确标准数学对照
ref_D = np.zeros((M, N), dtype=np.float32)
for b in range(K // block_k):
    A_sub = A_sim[:, b*block_k : (b+1)*block_k] * S_A[:, b:b+1]
    B_sub = B_sim[:, b*block_k : (b+1)*block_k] * S_B[:, b:b+1]
    ref_D += np.matmul(A_sub, B_sub.T)

out_D = fine_grained_block_gemm_simulation(A_sim, B_sim, S_A, S_B, block_k=128)
assert np.allclose(out_D, ref_D, atol=1e-5), f"Max difference: {np.max(np.abs(out_D - ref_D))}"
print("DeepGEMM 细粒度分块量化模拟测试通过！")

检查方法

运行脚本验证断言通过；核对 num_blocks 累加与数学基准的一致性。

Q1

为什么 DeepSeek-V3 选择 1×1281 \times 128 的 Block-wise FP8 量化，而不是直接沿用整个 Tensor 共享一个 Scale（Tensor-wise）？这对 Hopper WGMMA 硬件执行提出了什么挑战？

你的答案：

Q2

在 Hopper 架构中，WGMMA 指令的“SS（Shared-to-Shared）”模式与 Ampere 架构下的 ldmatrix + mma.sync 相比，消除了哪些微架构开销？为什么能大幅提升寄存器利用率和算子性能？

你的答案：

Q3

在 MoE 推理的 Decoding 阶段，DeepGEMM 为什么专门设计了 m_grouped_fp8_gemm_nt_masked 算子？为什么变长 Contiguous Grouped GEMM 无法与 CUDA Graph 协同工作？

你的答案：

评分与通过规则

  • 代码 4 分：正确填补 k_end、scale_tile 与 D 累加逻辑并通过断言；
  • Q1～Q3 各 2 分：必须从算子精度下溢、寄存器/访存层次、CUDA Graph 静态内存模型等本质因果链回答；
  • 一票否决：无法讲清 WGMMA 与 TMA 的分工，或混淆 Tensor-wise 与 Block-wise 量化。

参考答案（仅 answer 分支）

Code
def fine_grained_block_gemm_simulation(A_fp8, B_fp8, S_A, S_B, block_k=128):
    M, K = A_fp8.shape
    N, K_b = B_fp8.shape
    assert K == K_b, "K dimension mismatch"
    assert K % block_k == 0, "K must be divisible by block_k"
    num_blocks = K // block_k

    D = np.zeros((M, N), dtype=np.float32)

    for b in range(num_blocks):
        k_start = b * block_k
        k_end = (b + 1) * block_k

        # 提取当前 128-channel 瓦片
        A_tile = A_fp8[:, k_start:k_end]  # [M, block_k]
        B_tile = B_fp8[:, k_start:k_end]  # [N, block_k]

        # 1. 执行片上 Tile 点积累加
        tile_acc = np.matmul(A_tile, B_tile.T)

        # 2. 提取当前 Block 的缩放因子外积 (利用广播生成 [M, N])
        scale_tile = S_A[:, b:b+1] * S_B[:, b:b+1].T

        # 3. 反量化并累加
        D += tile_acc * scale_tile

    return D

# 执行验证
out_D = fine_grained_block_gemm_simulation(A_sim, B_sim, S_A, S_B, block_k=128)
assert np.allclose(out_D, ref_D, atol=1e-5)
print("答案执行验证 100% 通过！")

Q1 参考答案

  1. 数值精度与动态范围（Dynamic Range）： FP8（E4M3 格式）的有效动态范围极小（仅 8 个指数位与尾数位，绝对值最大仅 448，精度显著低于 BF16/FP16）。大模型各激活通道间存在严重的离群值（Outliers）。若采用 Tensor-wise 单一缩放因子，为了容纳极大离群值，缩放系数必须非常大，导致绝大多数正常数值下溢变为 0，引起灾难性精度崩塌。1×1281 \times 128 细粒度分块量化将缩放局限在 128 个 Channel 内部，实现了极高的局部信噪比。

  2. 对 Hopper WGMMA 的挑战： 标准 WGMMA 的累加器工作在数学上的连续点积模式。在 1×1281 \times 128 模式下，点积不能无休止地在一个循环内跨 Block 累加，或者必须在 Epilogue 阶段将乘积拆解。DeepGEMM 的极致优化在于：将 KK 维分块瓦片大小（BLOCK_K）精准绑定为 128128。每个 WGMMA 刚好计算完这 128 个元素后，由消费者线程直接在寄存器中乘以对应的 Scale_A * Scale_B，使得点积累加与反量化严格同步，杜绝了中间精度的溢出。

Q2 参考答案

  1. 彻底消除寄存器往返搬运（Zero Register Allocation for Operands）： Ampere 的流程是：Global Memory -> (cp.async) -> SMEM -> (ldmatrix) -> Registers -> (mma.sync) -> Registers。A 和 B 矩阵必须同时常驻在寄存器堆中，每个线程需要几十甚至上百个寄存器存放输入操作数。 Hopper WGMMA 的 SS 模式是：Global Memory -> (TMA) -> SMEM -> (wgmma.mma_async) -> Registers(仅存放累加器 D)。矩阵 A 和 B 的输入操作数永远停留在 SMEM，Tensor Core 直接通过硬件总线并发抓取 SMEM 数据进行 FMA。

  2. 性能与 Occupancy 飞跃： 寄存器占用量骤降 60% 以上，使得每个 SM 可以容纳更多并发活跃的 ThreadBlock（提升 Occupancy）。同时完全消除了 ldmatrix 指令的发射开销，解除了 Warp Scheduler 的指令发射槽瓶颈。

Q3 参考答案

  1. CUDA Graph 核心不变性原理： CUDA Graph 依赖“静态执行图”消除 CPU Launch 开销。在 Graph 捕获期间，所有 Kernel 的 Launch 参数、输入输出指针、Grid/Block 维度必须完全固化，执行期不得发起任何主机端动态内存分配或 CPU-GPU 间的同步（如根据各专家实际 Token 偏移重算元数据）。

  2. Masked 布局解决动态偏移： 在 Decode 阶段，每个 GPU 每步分配给各个 Expert 的 Token 数完全动态不可预知。m_grouped_fp8_gemm_nt_masked 预先分配满足最大并发 Token 长度的静态 Buffer。通信库 DeepEP 将收到的数据直接散列在固定 Slot 中，并生成一份 0/1 Mask 张量。Kernel 在执行时遍历固定网格，仅在 mask[token] == 1 时执行真实计算，跳过无效分块，在完全不打断 CUDA Graph 静态回放的前提下完美适配 MoE 动态路由。

面试高频追问与工业级优化扩展

  • 追问 1：TMA 的 Multicast 广播特性在 GEMM 中如何使用？
    • 回答要点：Hopper 引入了 Cluster 概念（最多 8 个 SM 组成硬件集群）。当多个 SM 负责计算相同 MM 或相同 NN 维度的矩阵瓦片时，A 或 B 矩阵数据完全相同。TMA 支持 Cluster Multicast：一个 SM 发起 TMA 读取，硬件可将数据自动多播并发写入集群内其他多个 SM 的 Shared Memory 中，将 L2 Cache 和显存带宽压力直接骤降数倍！
  • 追问 2：为什么 DeepGEMM 坚决不用 NVRTC 而是自研 C++ JIT 编译系统？
    • 回答要点：早期版本尝试过 NVRTC，但发现 NVRTC 针对 Hopper SM90 高级 PTX（如 WGMMA、TMA 事务屏障）的代码生成效率和指令交织优化远不如最新的标准 NVCC 驱动编译器。DeepGEMM 开发了轻量级的 C++ JIT 运行时，直接调用主机端 NVCC 缓存二进制产物，实现了亚秒级冷启动与极低运行时调用开销。

源码参考与延伸阅读
