第 2 课：Warp/Block 归约与两阶段求和

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能：解释 shuffle、shared memory 和跨 block 两阶段归约，并实现 warp reduce 核心。

通过必须同时满足：

独立补齐本课唯一的代码填空题，并通过给定检查；
三个问答题均说明因果链，而不是只报术语；
能指出至少一个正确性边界和一个性能取舍；
总分不低于 8/10，且没有一票否决级概念错误。

前置关系

课程前置：C/C++、线性代数、基本并行编程
本课在路线中的作用：归约把多个元素结合成一个结果；CUDA 中先在线程寄存器累加，再逐级在 warp、block、grid 层合并。

核心心智模型

1. 并行规约（Parallel Reduction）的树状折叠哲学与层次架构

规约操作（Reduction，如求和、求最大值、求范数）是将输入数组中的 $N$ 个元素通过结合二元算子（如加法、乘法）聚合成单一标量结果的经典算法：

串行与并行的复杂度鸿沟： CPU 单线程串行规约的时间复杂度为 $O(N)$ ；而在 GPU 上，利用二叉树状折叠（Tree-based Reduction），时间复杂度可压缩至 $O(\log N)$ 。
现代 GPU 三级阶梯式规约架构：在早期的 CUDA 实现中，通常在 Shared Memory 中通过交错循环或共享内存折半规约。但现代工业级优化采用精密的寄存器 $\to$ Warp $\to$ Block $\to$ Grid 四级汇聚架构：
1. 第一级（线程私有寄存器粗化）：每个线程利用 Grid-Stride Loop 先在私有寄存器中累加多个元素。寄存器访问延迟极低（仅需约 1~2 个时钟周期，相比全局显存的 200~400 周期几乎可忽略），极大地削减了后续进入树状规约的数据总量；
2. 第二级（Warp 内部洗牌规约）：利用硬件指令 __shfl_down_sync 在 32 个线程的寄存器之间直接交换数据完成折半求和，全程零访存；
3. 第三级（Block 跨 Warp 暂存规约）：每个 Warp 的 Lane 0 将该 Warp 的局部和写入 Shared Memory（仅需 $\frac{\text{BlockSize}}{32}$ 个元素），由 Warp 0 读出后执行最后一次 Warp 规约；
4. 第四级（Grid 全局多 Block 归集）：每个 Block 向全局显存写入一个局部和标量 partial[blockIdx.x]，由第二阶段轻量级 Kernel 或原子加完成最终收敛。

2. Warp Shuffle 原语与跨步洗牌（`__shfl_down_sync`）

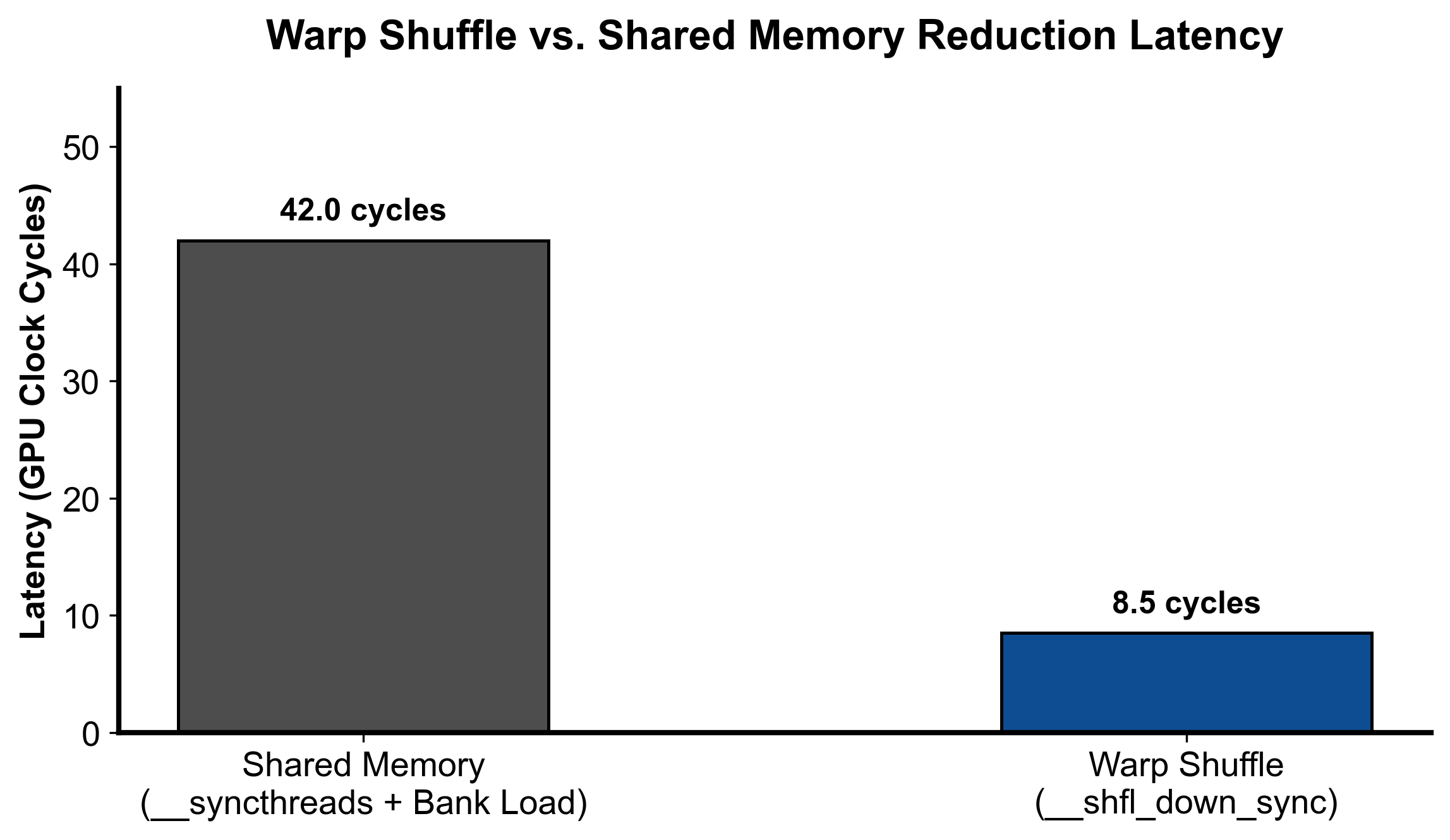

如图 2-1 所示，Warp 内线程洗牌指令（Warp Shuffle）相比传统的 Shared Memory 具备压倒性的性能优势：

图 2-1：Warp Shuffle 与 Shared Memory 两阶段规约执行延迟对比

硬件数据通路（Register-to-Register Crossbar）：在没有 Shuffle 之前，线程间交换数据必须通过 smem[tid] = val; __syncthreads(); val2 = smem[tid+1];。这不仅消耗宝贵的共享内存带宽，还受到 Bank 冲突与同步障栅（Barrier）的约束。 __shfl_down_sync 直接复用 SM 内部的寄存器交换网络，延迟低至 1 个时钟周期，且无需任何 Block 级同步显式屏障！
折半规约执行拓扑：
```
#pragma unroll
for (int offset = 16; offset > 0; offset >>= 1) {
    val += __shfl_down_sync(0xffffffff, val, offset);
}
```
掩码 0xffffffff 告知硬件所有 32 个 Lane 均处于活动参与状态。
- 第一步（ $\text{offset} = 16$ ）：Lane $0 \dots 15$ 分别读取 Lane $16 \dots 31$ 的值累加，数据规模砍半；
- 第二步（ $\text{offset} = 8$ ）：Lane $0 \dots 7$ 分别读取 Lane $8 \dots 15$ 的值累加；
- 经 5 次循环（ $16 \to 8 \to 4 \to 2 \to 1$ ），仅需 5 条指令，Warp 内 32 个数的总和便精确汇聚在 Lane 0 的寄存器中。

3. Block 级规约的两阶段时序流转（如图 2-2 所示）

sequenceDiagram
    autonumber
    participant T as Warp 内 32 线程
    participant S as Shared Memory (32 槽位)
    participant W0 as Warp 0 主线程

    Note over T: 阶段 1: Warp 内寄存器洗牌折半求和 (__shfl_down_sync)
    T->>T: 32 -> 16 -> 8 -> 4 -> 2 -> 1 (5 步洗牌)
    T->>S: 每个 Warp 的 Lane 0 将局部和写入 smem[warpId]
    Note over S: __syncthreads() 块内同步
    Note over W0,S: 阶段 2: Warp 0 读入 smem 规约各 Warp 局部和
    S->>W0: Warp 0 读取 smem 并再次执行 5 步洗牌
    W0-->>T: 最终标量结果原子累加写回全局内存

图 2-2：Block 级两阶段求和（Warp 内洗牌 + 跨 Warp 共享内存汇聚）时序流

当单个 Block 包含多个 Warp 时（例如 BLOCK_SIZE = 256 对应 8 个 Warp）：

阶段 1：各 Warp 并行自规约：
- 8 个 Warp 彼此互不干扰，在各自的寄存器域内并发执行 warp_reduce_sum。
- 计算完毕后，每个 Warp 的首线程（lane == 0）持有该 Warp 的局部和。
阶段 2：跨 Warp 共享内存暂存：
- 8 个 Warp 的首线程将局部和写入共享内存：smem[warp] = val（仅消耗 8 个 float，即 32 字节显存，绝无 Bank 冲突）。
- 执行 __syncthreads() 保证 8 个局部的写入全部完成并对全体线程可见。
阶段 3：Warp 0 终极收敛：
- 仅唤醒 Warp 0 中的前 8 个线程（lane < NUM_WARPS），从 smem[lane] 中取出各 Warp 的局部和。
- Warp 0 再次调用 warp_reduce_sum 进行最后的折半聚合。
- 最终，整个 Thread Block 的总和精确落入 Thread 0（即 tid == 0） 的寄存器中，并由其单点写入全局内存 partial[blockIdx.x]。

4. 正确性不变量与浮点数的非结合律陷阱

浮点加法的非结合律（Non-Associativity of Floating-Point Addition）：
- 在纯数学中，加法满足结合律 $(a + b) + c = a + (b + c)$ 。但在计算机 IEEE 754 浮点数表示中，大数加小数会发生尾数截断。
- 并行树状规约改变了加法的累加顺序（两两配对相加，而非单调从左到右累加）。
- 结论：GPU 树状求和的结果与 CPU 单线程串行循环累加的结果必然存在微小的数值差异（通常相对误差在 $10^{-5} \sim 10^{-6}$ 级别）。这是正常物理现象而非 Bug，测试断言应使用容差比较（如 assert_close(rtol=1e-5)）。
残缺 Warp（Inactive Lanes）与 Mask 不变量：
- 调用 __shfl_down_sync(mask, val, offset) 时，mask 必须精准覆盖当前参与通信的所有有效活跃线程。若在存在分支分歧的 if/else 内盲目传入 0xffffffff，未激活线程将导致调用未定义行为，触发硬件挂死。

具体演示与数值推演

设输入向量长度为 $N = 100,000$ ，配置 BLOCK_SIZE = 256（包含 $256/32 = 8$ 个 Warp），启动网格 num_blocks = 32：

第一阶段（Grid-Stride + Block 内部规约）：
- 全网共 $32 \times 256 = 8192$ 个线程。
- 每个线程首先在寄存器中循环遍历累加： $\approx \frac{100,000}{8192} \approx 12$ 个元素。此时输入规模瞬间从 100,000 压缩至 8192 个寄存器局部和。
- 8192 个线程在各自 Block 内经 Warp Shuffle 与 Shared Memory 聚合。
- 32 个 Block 各自输出 1 个浮点数到 partial 缓冲区中。
- 第一阶段结束时，全局显存中仅残留一个包含 32 个元素的中间数组。
第二阶段（尾部归并）：
- 启动一个仅包含 1 个 Block（32 线程）的微型 Kernel：reduce_sum_kernel<<<1, 32>>>(partial, final_result, 32)。
- 32 个线程恰好构成 1 个 Warp，单次 warp_reduce_sum 耗时 5 个周期瞬间求出全局标量总和，写回 final_result。
- 两阶段累计耗时极低，完美兼顾了超高并发吞吐与极简调度开销。

实践任务：唯一代码填空题

补齐 warp shuffle 表达式。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

Code

%%writefile /tmp/02_reduce_sum.cu
#include <cuda_runtime.h>

namespace {

// Reduce Sum: 把 input[0:n] 求和。
//
// 面试重点：
// 1. 每个线程先在寄存器里累加多个元素，减少后续 reduce 的数据量。
// 2. warp 内用 shuffle reduce。
// 3. 跨 warp 用 shared memory 保存每个 warp 的 partial sum。
//
// 这个文件实现的是单 stage reduction：
// 每个 block 输出一个 partial sum 到 partial[blockIdx.x]。
// 如果 partial 还有多个元素，可以继续对 partial 再 launch 本 kernel。
template<int BLOCK_SIZE>
__device__ __forceinline__ float warp_reduce_sum(float val) {
    #pragma unroll
    for (int offset = 16; offset > 0; offset >>= 1) {
        val += ______;  // TODO: 从 offset lane 读取并累加
    }
    return val;
}

template<int BLOCK_SIZE>
__device__ __forceinline__ float block_reduce_sum(float val) {
    constexpr int NUM_WARPS = (BLOCK_SIZE + 31) / 32;
    __shared__ float smem[NUM_WARPS];

    int lane = threadIdx.x & 31;
    int warp = threadIdx.x >> 5;

    val = warp_reduce_sum<BLOCK_SIZE>(val);

    if (lane == 0) {
        smem[warp] = val;
    }

    __syncthreads();

    if (warp == 0) {
        val = (lane < NUM_WARPS) ? smem[lane] : 0.0f;
        val = warp_reduce_sum<BLOCK_SIZE>(val);
    }

    return val;
}

template<int BLOCK_SIZE>
__global__ void reduce_sum_kernel(
    const float* __restrict__ input,
    float* __restrict__ partial,
    int n
) {
    int tid = threadIdx.x;
    int idx = blockIdx.x * blockDim.x + tid;
    int stride = blockDim.x * gridDim.x;

    float local_sum = 0.0f;

    // grid-stride loop：每个线程累加多个元素。
    // 比“一线程一个元素然后立刻 reduce”更高效，因为寄存器累加很便宜。
    for (int i = idx; i < n; i += stride) {
        local_sum += input[i];
    }

    float block_sum = block_reduce_sum<BLOCK_SIZE>(local_sum);

    // 一个 block 只写一个 partial sum，后续由下一轮 kernel 再归并。
    if (tid == 0) {
        partial[blockIdx.x] = block_sum;
    }
}

} // namespace

void launch_reduce_sum_stage(
    const float* input,
    float* partial,
    int n,
    int num_blocks,
    cudaStream_t stream
) {
    constexpr int BLOCK_SIZE = 256;
    reduce_sum_kernel<BLOCK_SIZE><<<num_blocks, BLOCK_SIZE, 0, stream>>>(
        input, partial, n
    );
}

检查方法

有 CUDA 环境时执行 nvcc -std=c++17 -c /tmp/02_reduce_sum.cu -o /tmp/02_reduce_sum.cu.o；无 CUDA 环境时只做静态审查并登记待验证。

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“Warp/Block 归约与两阶段求和”的工作机制。

你的答案：

Q2

若 blockDim 不是 32 的整数倍，固定 0xffffffff mask 有什么风险？

你的答案：

Q3

超大数组求和时，你会选择递归 kernel 还是 atomic？说明依据。

你的答案：

评分与通过规则

代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
Q1～Q3 各 2 分；
一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

Code

%%writefile /tmp/02_reduce_sum.cu
#include <cuda_runtime.h>

namespace {

// Reduce Sum: 把 input[0:n] 求和。
//
// 面试重点：
// 1. 每个线程先在寄存器里累加多个元素，减少后续 reduce 的数据量。
// 2. warp 内用 shuffle reduce。
// 3. 跨 warp 用 shared memory 保存每个 warp 的 partial sum。
//
// 这个文件实现的是单 stage reduction：
// 每个 block 输出一个 partial sum 到 partial[blockIdx.x]。
// 如果 partial 还有多个元素，可以继续对 partial 再 launch 本 kernel。
template<int BLOCK_SIZE>
__device__ __forceinline__ float warp_reduce_sum(float val) {
    #pragma unroll
    for (int offset = 16; offset > 0; offset >>= 1) {
        val += __shfl_down_sync(0xffffffff, val, offset);
    }
    return val;
}

template<int BLOCK_SIZE>
__device__ __forceinline__ float block_reduce_sum(float val) {
    constexpr int NUM_WARPS = (BLOCK_SIZE + 31) / 32;
    __shared__ float smem[NUM_WARPS];

    int lane = threadIdx.x & 31;
    int warp = threadIdx.x >> 5;

    val = warp_reduce_sum<BLOCK_SIZE>(val);

    if (lane == 0) {
        smem[warp] = val;
    }

    __syncthreads();

    if (warp == 0) {
        val = (lane < NUM_WARPS) ? smem[lane] : 0.0f;
        val = warp_reduce_sum<BLOCK_SIZE>(val);
    }

    return val;
}

template<int BLOCK_SIZE>
__global__ void reduce_sum_kernel(
    const float* __restrict__ input,
    float* __restrict__ partial,
    int n
) {
    int tid = threadIdx.x;
    int idx = blockIdx.x * blockDim.x + tid;
    int stride = blockDim.x * gridDim.x;

    float local_sum = 0.0f;

    // grid-stride loop：每个线程累加多个元素。
    // 比“一线程一个元素然后立刻 reduce”更高效，因为寄存器累加很便宜。
    for (int i = idx; i < n; i += stride) {
        local_sum += input[i];
    }

    float block_sum = block_reduce_sum<BLOCK_SIZE>(local_sum);

    // 一个 block 只写一个 partial sum，后续由下一轮 kernel 再归并。
    if (tid == 0) {
        partial[blockIdx.x] = block_sum;
    }
}

} // namespace

void launch_reduce_sum_stage(
    const float* input,
    float* partial,
    int n,
    int num_blocks,
    cudaStream_t stream
) {
    constexpr int BLOCK_SIZE = 256;
    reduce_sum_kernel<BLOCK_SIZE><<<num_blocks, BLOCK_SIZE, 0, stream>>>(
        input, partial, n
    );
}

Q1 参考答案

输入状态：全局内存中连续存放的 $N$ 个输入浮点数，以及两阶段发射配置。
状态变化（多级汇聚流转）：
1. 线程私有化累加：各线程经由 Grid-Stride Loop 将全局数据切片折叠为私有寄存器标量 local_sum；
2. Warp 洗牌折半：Warp 内 32 线程执行 5 步 __shfl_down_sync，在寄存器交换网络中完成对半相加，Lane 0 汇聚该 Warp 的全部和；
3. Shared Memory 跨 Warp 暂存：各个 Warp 的 Lane 0 将局部和写入 smem[warp_id]，经 __syncthreads() 障栅同步后由 Warp 0 读出并进行二次 Warp 规约；
4. 跨 Block 全局汇聚：每个 Block 的 Thread 0 将该 Block 的局部和写出到 partial[blockIdx.x]。
输出状态：第一阶段产出仅含 num_blocks 个元素的极小中间数组；第二阶段由单个 Block 或原子操作将其聚合成唯一的全局标量，全流程无竞态冲突。

Q2 参考答案

浮点非结合律的物理机制：在 IEEE 754 标准中，单精度浮点数仅保留 24 位有效尾数（含隐藏位）。当一个极大的数与一个极小的数相加时（例如 $10^6 + 10^{-2}$ ），小数的尾数必须右移对齐阶码，导致其低位有效数字在舍入中彻底丢失（浮点落入死区）。
执行顺序变动的必然性：
- CPU 串行计算顺序为： $((a_0 + a_1) + a_2) + \dots + a_{n-1}$ ；
- GPU 树状规约计算顺序为： $((a_0 + a_{16}) + (a_8 + a_{24})) + \dots$ 。
- 两者求和的括号嵌套顺序完全不同，中途产生的中间量阶码分布亦不相同，因此最终结果必定存在微小的 LSB 截断差异。
评判准则：在工程上只要相对误差满足 $|y_{\text{gpu}} - y_{\text{cpu}}| / |y_{\text{cpu}}| \le 1 \times 10^{-5}$ ，即被判定为数学正确。

Q3 参考答案

两阶段 Kernel vs 原子累加（atomicAdd）的技术权衡：
1. 两阶段规约（Two-Stage Reduction）：
  - 优势：完全确定性的执行流，无全局内存写冲突，在大规模高并发集群上扩展性极佳；
  - 代价：需要额外启动第二个轻量级 Kernel（引入约 $3\sim 5\mu s$ 的 Launch Overhead），且需要额外分配 partial 显存暂存中间结果。
2. 单阶段 + atomicAdd 原子累加：
  - 优势：代码极其精简，单次 Launch 即可直出最终结果，零额外中间显存占用；
  - 劣势：若 Block 数量极大（如数万个 Block），数万个 Thread 0 会在同一物理全局内存地址上发生剧烈的原子争用（Atomic Contention），全局内存控制器被序列化锁死，延迟飙升。
选型准则：当 Block 数量较少（ $\le 64$ ）时可直接使用 atomicAdd；当 Block 数量巨大（ $\ge 512$ ）时，两阶段规约吞吐更优。

参考资料

资料用于建立事实基线；面试回答仍需用自己的语言组织。
