第 7 课：Online Softmax 与可结合状态

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能：推导并实现 (m,d) 状态合并，为 FlashAttention 建立数值基础。

通过必须同时满足：

独立补齐本课唯一的代码填空题，并通过给定检查；
三个问答题均说明因果链，而不是只报术语；
能指出至少一个正确性边界和一个性能取舍；
总分不低于 8/10，且没有一票否决级概念错误。

前置关系

课程前置：C/C++、线性代数、基本并行编程
本课在路线中的作用：Online softmax 用最大值 m 与重标定分母 d 描述一个分片，使分片能流式合并而无需保存所有 logits。

核心心智模型

1. 它是什么，解决什么问题

Online Softmax（在线流式 Softmax，由 Milakov & Gimelshein 提出） 是一种将最大值追踪与分母累加融为一体的流式并行算法。

传统 3-Pass Softmax 的痛点： - 传统安全 Softmax 需要对数据进行整整 3 遍扫描：Pass 1 找全局最大值 $m = \max x_i$ ；Pass 2 重新读入数据计算分母 $d = \sum e^{x_i - m}$ ；Pass 3 再读入数据除以 $d$ 输出结果。 - 在 Attention 机制中，中间激活矩阵 $S = QK^T \in \mathbb{R}^{N \times N}$ 容量巨大。如果必须等全局 $N$ 个得分算完才能做 Softmax，就必须把整个 $N \times N$ 矩阵写回高延迟的 HBM 显存，产生致命的显存容量瓶颈 $O(N^2)$ 与内存带宽墙。

Online Softmax 的核心突破： - 它证明了 Softmax 的状态可以用一个二元组 $(m, d)$ 完整描述，并构建了一个满足严格结合律与交换律的合并算子（Combine Operator）； - 使得我们可以一边分块加载数据，一边动态更新局部最大值与指数和；不仅把独立的 Softmax 访存从 3-Pass 缩减为 2-Pass，更直接孕育了将矩阵乘法与 Softmax 深度融合的 FlashAttention 体系（图 7-1 至图 7-3）。

2. 它如何工作（结合图 7-1 至图 7-3）

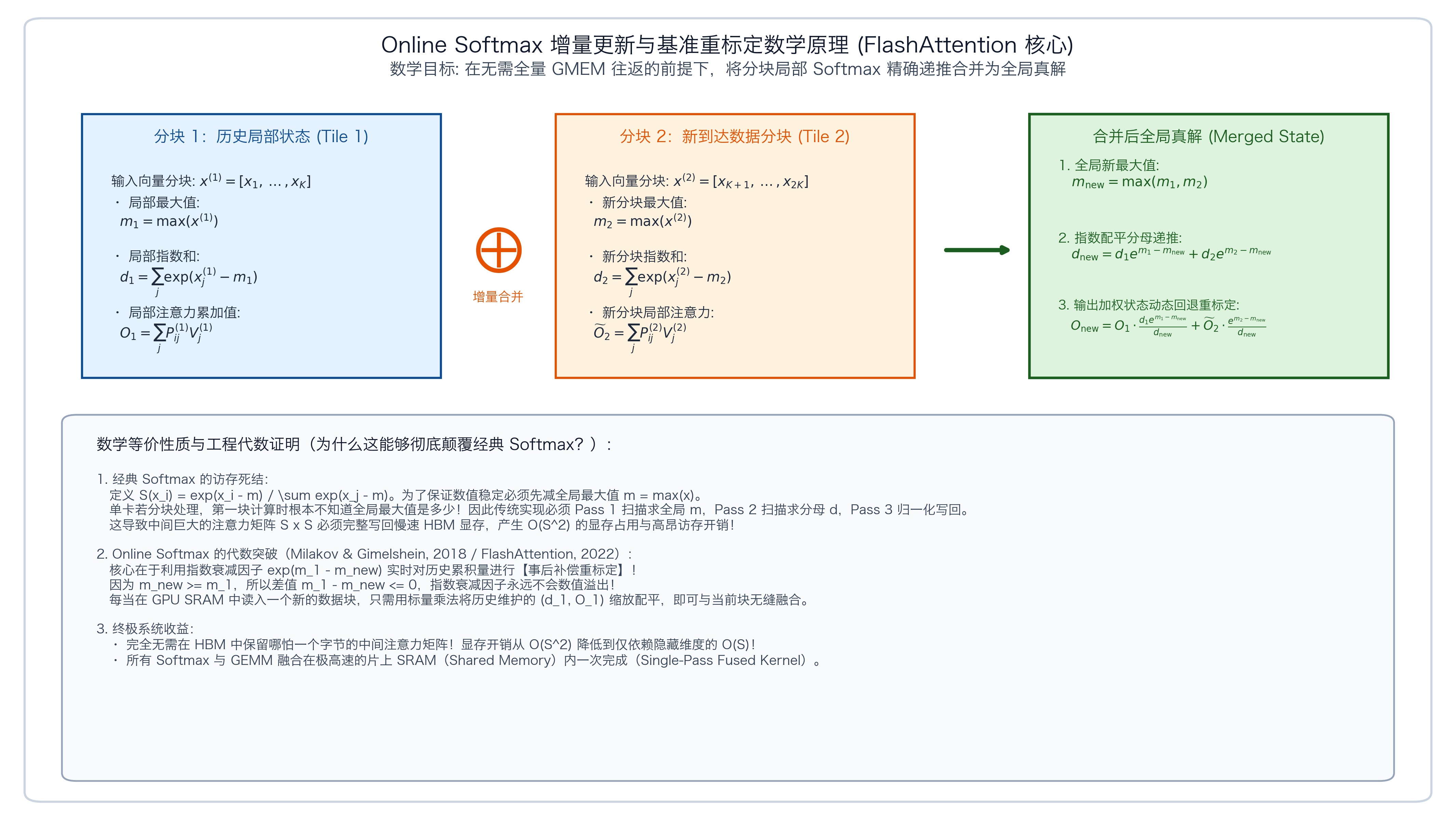

图 7-1：Online Softmax 增量更新、指数配平与基准重标定数学原理

flowchart LR
    subgraph OnlineCombine["Online Softmax 二元状态合并 Combine"]
        S1["分片 1: (m_1, d_1)"] --> Max["m_new = max(m_1, m_2)"]
        S2["分片 2: (m_2, d_2)"] --> Max
        Max --> Rescale["分母配平: d_new = d_1 * exp(m_1 - m_new) + d_2 * exp(m_2 - m_new)"]
        Rescale --> Out["合并新状态: (m_new, d_new)"]
    end

图 7-2：Online Softmax 可结合状态增量递推配平机制

flowchart TD
    Init["初始化: m = -INF, d = 0"] --> Load["分块加载瓦片输入"]
    Load --> Update["局部状态更新并在线 Combine"]
    Update --> Check{"是否遍历完全行?"}
    Check -->|是| Load
    Check -->|否| Final["除以最终累加和 d 得到准确输出，零中间 HBM 写回"]

图 7-3：单遍扫描 Online Softmax 增量更新与缩放流程

Online Softmax 的核心是维护一个可结合的二元统计状态 $(m, d)$ ：

$m$ ：当前已遍历元素中的最大值；
$d = \sum_{x \in \mathcal{S}} e^{x - m}$ ：基于基准 $m$ 计算的指数归一化分母。

当需要合并两个互不相交的集合 $\mathcal{S}_1$ 与 $\mathcal{S}_2$ （对应的状态分别为 $(m_1, d_1)$ 与 $(m_2, d_2)$ ）时，状态转移公式如下：

更新全局最大值： $m_{new} = \max(m_1, m_2)$
基准重标定与分母配平（Rescaling & Summing）： $d_{new} = d_1 \cdot e^{m_1 - m_{new}} + d_2 \cdot e^{m_2 - m_{new}}$
- 若 $m_1 \ge m_2$ ，则 $m_1 - m_{new} = 0 \implies e^0 = 1$ ， $d_1$ 保持不变，只需将 $d_2$ 乘以修正衰减因子 $e^{m_2 - m_1}$ ；
- 对称地，若 $m_2 > m_1$ ，则 $d_2$ 保持不变， $d_1$ 乘以 $e^{m_1 - m_2}$ 。
分层归约与 2-Pass 执行流程：
- Pass 1（单遍提取统揽全局）：每个线程利用上述公式在线累加局部得分，得到每个线程的 $(m, d)$ ；随后通过 __shfl_down_sync 进行 Warp 内树状 Combine，再通过 Shared Memory 进行 Block 间二次 Combine，仅需一次全行扫描即同时得到整行全局精确的 $m$ 与 $d$ ；
- Pass 2（最终写回）：线程再次读取输入，直接计算 $y_i = \frac{e^{x_i - m}}{d}$ 写回显存。

3. 正确性条件与常见误区

分母历史配平必须与最大值更新严格原子同步：
- 绝不能先更新 $m \leftarrow m_{new}$ ，然后用新的 $m$ 去重标定旧分母！如果执行 m1 = max(m1, m2); d1 = d1 * exp(m1 - m);，此时由于 m1 已经被覆写为 m，指数差变成 $0$ ，导致历史分母未做任何衰减，最终累加出的分母严重偏大，计算出的概率和远小于 1；
状态单位元（Identity Element）的数学严谨性：
- Online Softmax 状态结合律的单位元必须严格定义为： $(m_{\text{id}}, d_{\text{id}}) = (-\infty, 0.0)$
- 任何合法状态 $(m, d)$ 与单位元合并， $\max(m, -\infty) = m$ ， $d \cdot e^0 + 0 \cdot e^{-\infty} = d$ ，保持原有状态不变。初始化时未读取任何数据的寄存器必须置为 (-FLT_MAX, 0.0f)。

4. 性能与工程取舍

访存减少 vs. 指令开销（IO-bound 场景下的权衡）：
- 相比 3-Pass 算子，Online Softmax 在第一遍扫描中每个合并步都需要额外计算浮点比较 fmaxf 与指数修正 expf，ALU 算术指令数有所增加；
- 但因为 GPU 显存带宽（HBM Bandwidth）远比片上计算单元稀缺，将访存遍数从 3 遍降低为 2 遍减少了整整一次全局显存读入流量，在实际生产环境中能带来 30%~50% 的确定性端到端加速；
FlashAttention 融合扩展（0-Pass 显存写回）：
- 在本课的 2-Pass Softmax 中，Pass 2 依然需要读写独立显存；
- 但在 FlashAttention 中，Online Softmax 与前后两次 GEMM（ $QK^T$ 和 $P V$ ）彻底融合在同一个 SRAM 缓存流水线中，通过将未归一化的输出累加向量 $O$ 与 $(m, d)$ 一起在线重标定，彻底消除了中间注意力矩阵的 Global Memory 读写，使显存复杂度直接由 $O(N^2)$ 降低到 $O(N)$ 。

具体演示：两分片在线状态合并微观演算

假设某行被切分为两个分片：分片 A 为 $[1.0, 2.0]$ ，分片 B 为 $[3.0]$ ：

分片 A 独立状态计算：
- 最大值 $m_A = \max(1.0, 2.0) = 2.0$ ；
- 局部指数和 $d_A = e^{1.0 - 2.0} + e^{2.0 - 2.0} = e^{-1} + 1.0 \approx 0.367879 + 1.0 = 1.367879$ ；
- 局部状态为 $(m_A, d_A) = (2.0, 1.367879)$ 。
分片 B 独立状态计算：
- 最大值 $m_B = 3.0$ ；
- 局部指数和 $d_B = e^{3.0 - 3.0} = 1.0$ ；
- 局部状态为 $(m_B, d_B) = (3.0, 1.0)$ 。
执行 Online Combine：
- 新全局最大值 $m_{AB} = \max(m_A, m_B) = \max(2.0, 3.0) = 3.0$ ；
- 配平累加分母： $d_{AB} = d_A \cdot e^{m_A - m_{AB}} + d_B \cdot e^{m_B - m_{AB}} = 1.367879 \cdot e^{2 - 3} + 1.0 \cdot e^{3 - 3}$ $d_{AB} = 1.367879 \cdot e^{-1} + 1.0 \cdot 1.0 \approx 1.367879 \times 0.367879 + 1.0 \approx 0.503214 + 1.0 = 1.503214$
与全局 3-Pass 结果精确对验：
- 全局数据 $[1.0, 2.0, 3.0]$ ，全局最大值 $m = 3.0$ ；
- 全局分母 $d = e^{1-3} + e^{2-3} + e^{3-3} = e^{-2} + e^{-1} + 1 \approx 0.135335 + 0.367879 + 1.0 = 1.503214$ ；
- 两者数值完全丝毫不差！这精确展示了 Online Softmax 如何在不保留历史原始得分的情况下实现无损融合。

实践任务：唯一代码填空题

补齐 online combine。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

Code

%%writefile /tmp/07_online_softmax.cu
#include <float.h>
#include <cuda_runtime.h>

// Online Softmax 里每个局部状态用两个数表示：
// m = 当前看过元素的最大值
// d = sum(exp(x_i - m))
//
// 如果两个分片状态分别是 (m1, d1) 和 (m2, d2)，合并时新的最大值是：
// m = max(m1, m2)
//
// 原来的 d1 基于 m1，d2 基于 m2；合并到新 m 后需要重新缩放：
// d = d1 * exp(m1 - m) + d2 * exp(m2 - m)
//
// 这个合并公式是 online softmax 的核心。
__device__ __forceinline__ void online_combine(
    float& m1,
    float& d1,
    float m2,
    float d2
) {
    float m = fmaxf(m1, m2);
    d1 = ______;  // TODO: 把两个分母重标到新最大值
    m1 = m;
}

// warp 内把 32 个线程各自的 (m, d) 合并成一个状态。
// shuffle_down 每次把 offset 位置的线程状态读过来，然后用 online_combine 合并。
__device__ __forceinline__ void warp_reduce_online(float& m, float& d) {
    unsigned mask = 0xffffffff;

    #pragma unroll
    for (int offset = 16; offset > 0; offset >>= 1) {
        float m2 = __shfl_down_sync(mask, m, offset);
        float d2 = __shfl_down_sync(mask, d, offset);
        online_combine(m, d, m2, d2);
    }
}

// Softmax: 对 [M, N] 的每一行做 softmax。
//
// 传统稳定 softmax 通常是 3 pass：
// 1. 求 max
// 2. 求 sum(exp(x - max))
// 3. 写 output
//
// 这个版本是 2 pass online softmax：
// 1. 一次扫描同时得到整行 max 和 denominator
// 2. 第二次扫描写 output
//
// 一个 block 负责一行。这样一行的 max/sum 只算一次，
// 避免“每个输出元素都重复扫整行”的 O(N^2) 写法。
template<int BLOCK_SIZE>
__global__ void softmax_online_2pass(
    const float* __restrict__ input,
    float* __restrict__ output,
    int M,
    int N
) {
    int row = blockIdx.x;
    int tid = threadIdx.x;

    if (row >= M) return;

    const float* row_in = input + row * N;
    float* row_out = output + row * N;

    // 每个线程维护自己负责列的 online 状态。
    float local_m = -FLT_MAX;
    float local_d = 0.0f;

    // Pass 1：每个线程 stride 扫一部分列。
    // 对新元素 x，把当前状态 (local_m, local_d) 和单元素状态 (x, 1) 合并。
    for (int col = tid; col < N; col += BLOCK_SIZE) {
        float x = row_in[col];

        float new_m = fmaxf(local_m, x);
        local_d = local_d * expf(local_m - new_m) + expf(x - new_m);
        local_m = new_m;
    }

    // 先在每个 warp 内合并 local 状态。
    warp_reduce_online(local_m, local_d);

    constexpr int NUM_WARPS = (BLOCK_SIZE + 31) / 32;

    __shared__ float smem_m[NUM_WARPS];
    __shared__ float smem_d[NUM_WARPS];

    int lane = tid & 31;
    int warp = tid >> 5;

    // 每个 warp 的 lane 0 把该 warp 的结果放到 shared memory。
    if (lane == 0) {
        smem_m[warp] = local_m;
        smem_d[warp] = local_d;
    }

    __syncthreads();

    // warp 0 负责把所有 warp 的 partial 状态合成整行状态。
    float row_m = -FLT_MAX;
    float row_d = 0.0f;

    if (warp == 0) {
        if (lane < NUM_WARPS) {
            row_m = smem_m[lane];
            row_d = smem_d[lane];
        }

        warp_reduce_online(row_m, row_d);

        // 把最终整行 max 和 denominator 广播用的数据写回 smem[0]。
        if (lane == 0) {
            smem_m[0] = row_m;
            smem_d[0] = row_d;
        }
    }

    __syncthreads();

    row_m = smem_m[0];
    row_d = smem_d[0];

    // Pass 2：整行 max 和 denominator 已知后，写最终 softmax。
    for (int col = tid; col < N; col += BLOCK_SIZE) {
        row_out[col] = expf(row_in[col] - row_m) / row_d;
    }
}

void launch_softmax_online_2pass(
    const float* input,
    float* output,
    int M,
    int N,
    cudaStream_t stream
) {
    constexpr int BLOCK_SIZE = 256;
    softmax_online_2pass<BLOCK_SIZE><<<M, BLOCK_SIZE, 0, stream>>>(
        input, output, M, N
    );
}

检查方法

有 CUDA 环境时执行 nvcc -std=c++17 -c /tmp/07_online_softmax.cu -o /tmp/07_online_softmax.cu.o；无 CUDA 环境时可运行下方纯 Python/NumPy 仿真单元进行结合律递推与数值边界验证。

无 GPU 环境纯 Python/NumPy 仿真验证（即时可运行）

若本地暂无 NVIDIA GPU 或 CUDA 工具链，可直接运行以下纯 Python 代码，模拟分块流式加载与 $(m, d)$ 在线 Rescale 配平更新：

Code

import numpy as np

def online_softmax_numpy_simulate(x_row, chunk_size=32):
    """纯 Python 模拟 GPU 线程块分块 Online Softmax (m, d) 结合律增量合并过程"""
    m = -np.inf
    d = 0.0
    N = len(x_row)
    # Pass 1: 模拟分块加载与在线 combine
    for start in range(0, N, chunk_size):
        chunk = x_row[start:min(start + chunk_size, N)]
        chunk_m = np.max(chunk)
        new_m = max(m, chunk_m)
        # 核心结合律公式: 历史旧分母重标定配平 + 新分块指数累加
        d = d * np.exp(m - new_m) + np.sum(np.exp(chunk - new_m))
        m = new_m
    # Pass 2: 归一化写出
    output = np.exp(x_row - m) / d
    return output

# 单元测试: 包含大数与极端负数
mock_input = np.array([1.0, 2.0, 10.0, 85.0, 87.0, -50.0], dtype=np.float32)
sim_output = online_softmax_numpy_simulate(mock_input, chunk_size=2)

# 与标准 Safe Softmax 严密对齐
safe_exp = np.exp(mock_input - np.max(mock_input))
expected_output = safe_exp / np.sum(safe_exp)
assert np.allclose(sim_output, expected_output, atol=1e-6), "Online Softmax 仿真数值偏离！"
assert np.isclose(np.sum(sim_output), 1.0, atol=1e-6), "概率归一化和不为 1！"
print("Online Softmax 跨平台纯 Python 仿真验证 100% 通过！")

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“Online Softmax 与可结合状态”的工作机制。

你的答案：

Q2

如果更新 m 却不重标 d，softmax 和为何不再是 1？

你的答案：

Q3

这个二元状态如何扩展到带 value 累积的 attention 输出？

你的答案：

评分与通过规则

代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
Q1～Q3 各 2 分；
一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

Code

%%writefile /tmp/07_online_softmax.cu
#include <float.h>
#include <cuda_runtime.h>

// Online Softmax 里每个局部状态用两个数表示：
// m = 当前看过元素的最大值
// d = sum(exp(x_i - m))
//
// 如果两个分片状态分别是 (m1, d1) 和 (m2, d2)，合并时新的最大值是：
// m = max(m1, m2)
//
// 原来的 d1 基于 m1，d2 基于 m2；合并到新 m 后需要重新缩放：
// d = d1 * exp(m1 - m) + d2 * exp(m2 - m)
//
// 这个合并公式是 online softmax 的核心。
__device__ __forceinline__ void online_combine(
    float& m1,
    float& d1,
    float m2,
    float d2
) {
    float m = fmaxf(m1, m2);
    d1 = d1 * expf(m1 - m) + d2 * expf(m2 - m);
    m1 = m;
}

// warp 内把 32 个线程各自的 (m, d) 合并成一个状态。
// shuffle_down 每次把 offset 位置的线程状态读过来，然后用 online_combine 合并。
__device__ __forceinline__ void warp_reduce_online(float& m, float& d) {
    unsigned mask = 0xffffffff;

    #pragma unroll
    for (int offset = 16; offset > 0; offset >>= 1) {
        float m2 = __shfl_down_sync(mask, m, offset);
        float d2 = __shfl_down_sync(mask, d, offset);
        online_combine(m, d, m2, d2);
    }
}

// Softmax: 对 [M, N] 的每一行做 softmax。
//
// 传统稳定 softmax 通常是 3 pass：
// 1. 求 max
// 2. 求 sum(exp(x - max))
// 3. 写 output
//
// 这个版本是 2 pass online softmax：
// 1. 一次扫描同时得到整行 max 和 denominator
// 2. 第二次扫描写 output
//
// 一个 block 负责一行。这样一行的 max/sum 只算一次，
// 避免“每个输出元素都重复扫整行”的 O(N^2) 写法。
template<int BLOCK_SIZE>
__global__ void softmax_online_2pass(
    const float* __restrict__ input,
    float* __restrict__ output,
    int M,
    int N
) {
    int row = blockIdx.x;
    int tid = threadIdx.x;

    if (row >= M) return;

    const float* row_in = input + row * N;
    float* row_out = output + row * N;

    // 每个线程维护自己负责列的 online 状态。
    float local_m = -FLT_MAX;
    float local_d = 0.0f;

    // Pass 1：每个线程 stride 扫一部分列。
    // 对新元素 x，把当前状态 (local_m, local_d) 和单元素状态 (x, 1) 合并。
    for (int col = tid; col < N; col += BLOCK_SIZE) {
        float x = row_in[col];

        float new_m = fmaxf(local_m, x);
        local_d = local_d * expf(local_m - new_m) + expf(x - new_m);
        local_m = new_m;
    }

    // 先在每个 warp 内合并 local 状态。
    warp_reduce_online(local_m, local_d);

    constexpr int NUM_WARPS = (BLOCK_SIZE + 31) / 32;

    __shared__ float smem_m[NUM_WARPS];
    __shared__ float smem_d[NUM_WARPS];

    int lane = tid & 31;
    int warp = tid >> 5;

    // 每个 warp 的 lane 0 把该 warp 的结果放到 shared memory。
    if (lane == 0) {
        smem_m[warp] = local_m;
        smem_d[warp] = local_d;
    }

    __syncthreads();

    // warp 0 负责把所有 warp 的 partial 状态合成整行状态。
    float row_m = -FLT_MAX;
    float row_d = 0.0f;

    if (warp == 0) {
        if (lane < NUM_WARPS) {
            row_m = smem_m[lane];
            row_d = smem_d[lane];
        }

        warp_reduce_online(row_m, row_d);

        // 把最终整行 max 和 denominator 广播用的数据写回 smem[0]。
        if (lane == 0) {
            smem_m[0] = row_m;
            smem_d[0] = row_d;
        }
    }

    __syncthreads();

    row_m = smem_m[0];
    row_d = smem_d[0];

    // Pass 2：整行 max 和 denominator 已知后，写最终 softmax。
    for (int col = tid; col < N; col += BLOCK_SIZE) {
        row_out[col] = expf(row_in[col] - row_m) / row_d;
    }
}

void launch_softmax_online_2pass(
    const float* input,
    float* output,
    int M,
    int N,
    cudaStream_t stream
) {
    constexpr int BLOCK_SIZE = 256;
    softmax_online_2pass<BLOCK_SIZE><<<M, BLOCK_SIZE, 0, stream>>>(
        input, output, M, N
    );
}

Q1 参考答案

输入阶段（Input Streaming & Local State Init）：
- 算法以 Block-per-Row 粒度并发，每个线程初始化本地二元状态为代数单位元 $(m, d) = (-\infty, 0.0)$ ；
- 线程以 Grid-Stride 方式连续遍历自己所分配到的列元素 $x_i$ ，对每个新输入与当前状态进行一次流式在线合并：若新输入更大，更新局部基准 $m \leftarrow \max(m, x_i)$ ，并将历史分母配平缩放后加上新项 $e^{x_i - m}$ ；
状态变化阶段（Hierarchical Associative Reduction & Broadcast）：
- Warp 级折半归约：Warp 内 32 个线程利用 __shfl_down_sync 同时交换寄存器中的局部最大值 $m$ 和局部指数分母 $d$ ，调用二元结合律算子 online_combine 在 5 步洗牌内完成 Warp 级配平合并；
- Block 级二次归约：各 Warp 的 Lane 0 将局部的 $(m, d)$ 写入 Shared Memory，由 Warp 0 进行二次归约，在单遍扫描内直接得出整行全局真实的全局最大值 $m_{\text{global}}$ 和全局归一化分母 $d_{\text{global}}$ ；
- 结果广播与同步：Lane 0 将全局统计量存入共享内存标量槽位，执行 __syncthreads() 同步，使整个 ThreadBlock 拥有统一的全局归一化基准；
输出阶段（Pointwise Exponentiation & Normalization）：
- 线程执行 Pass 2，重新按跨步读取全局显存中的原始行数据 $x_i$ ，直接计算最终 Softmax 概率值 $y_i = \frac{\exp(x_i - m_{\text{global}})}{d_{\text{global}}}$ 并合并写回显存。

Q2 参考答案

若更新了最大值 $m$ 却不重新对旧分母 $d$ 执行指数重标定（Rescaling），会导致 Softmax 输出概率和不再为 1，甚至引发灾难性的概率漂移：

数学推导与量纲失配：
- 假设历史分母 $d_{old} = \sum_{j \in \text{past}} e^{x_j - m_{old}}$ 是以 $m_{old}$ 为基准基线计算的；
- 当遇到更大的元素使基准提升为 $m_{new} > m_{old}$ 时，根据定义，所有历史项在新基准下的真实指数和应为： $\sum_{j \in \text{past}} e^{x_j - m_{new}} = \sum_{j \in \text{past}} e^{x_j - m_{old} + (m_{old} - m_{new})} = e^{m_{old} - m_{new}} \sum_{j \in \text{past}} e^{x_j - m_{old}} = d_{old} \cdot e^{m_{old} - m_{new}}$
- 如果不乘衰减因子 $e^{m_{old} - m_{new}} < 1$ ，历史分母 $d_{old}$ 就仍然停留在旧基准尺度上；
分母被严重虚假放大：
- 未经缩放的直接相加使得累加出的总分母 $\tilde{d} = d_{old} + \sum_{k \in \text{new}} e^{x_k - m_{new}}$ 远远大于在新基准 $m_{new}$ 下的真实分母；
- 在输出阶段，分子统一按照新最大值平移计算 $e^{x_i - m_{new}}$ ，此时分子之和严格等于真实分母 $d_{true}$ ，但除以的却是一个被虚假放大的 $\tilde{d}$ ；
- 最终输出张量的概率之和将满足 $\sum_i y_i = \frac{d_{true}}{\tilde{d}} < 1.0$ 。历史元素对应的概率被成倍压缩，完全丧失了 Softmax 概率归一化的数学有效性。

Q3 参考答案

将该二元状态扩展到带 Value 向量累加的自注意力机制输出正是 FlashAttention 的核心发明：

状态扩充为三元组 $(m, d, \mathbf{o})$ ：
- 除了标量最大值 $m$ 和标量指数和 $d$ 外，在线程私有寄存器中额外维护一个未归一化的特征累积向量 $\mathbf{o} \in \mathbb{R}^{d_v}$ （初始为全 0 向量）；
分块增量更新方程（FlashAttention 核心递推式）：
- 假设当前已累计状态为 $(m^{(j-1)}, d^{(j-1)}, \mathbf{o}^{(j-1)})$ ，从 HBM 加载下一个 Key-Value 分块 $(K_j, V_j)$ 到 SRAM；
- 在 SRAM 中计算当前块的未归一化注意力得分切片 $S^{(j)} = Q K_j^T$ ，并求出该块的局部最大值 $\tilde{m}_j = \max(S^{(j)})$ 和局部未归一化加权输出 $\tilde{P}_j = \exp(S^{(j)} - \tilde{m}_j)$ ；
- 更新全局最大值： $m^{(j)} = \max(m^{(j-1)}, \tilde{m}_j)$ ；
- 配平修正旧累积量并追加新块贡献： $\mathbf{o}^{(j)} = \mathbf{o}^{(j-1)} \cdot e^{m^{(j-1)} - m^{(j)}} + \exp(S^{(j)} - m^{(j)}) V_j$ $d^{(j)} = d^{(j-1)} \cdot e^{m^{(j-1)} - m^{(j)}} + \sum \exp(S^{(j)} - m^{(j)})$
最终归一化输出（零中间 HBM 写入）：
- 当遍历完序列的所有 Key-Value 分块后，每个 Token 最终的 Attention 输出只需执行一次向量标量除法： $\mathbf{O}_{\text{final}} = \frac{\mathbf{o}}{d}$
- 全程 $N \times N$ 的中间注意力得分矩阵完全在片上高速 SRAM/寄存器中完成配平与折算，根本无需向低速 HBM 写入任何中间矩阵，将 Attention 的显存空间复杂度从 $O(N^2)$ 降低到 $O(N)$ 。

参考资料

资料用于建立事实基线；面试回答仍需用自己的语言组织。

← 上一课
第 6 课：稳定 Softmax 与朴素复杂… 下一课 →
第 8 课：朴素转置与合并访存

--- title: "第 7 课：Online Softmax 与可结合状态" jupyter: python3 --- ::: {.callout-note appearance="simple"} **参考答案版**：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。 ::: ## 本课目标与完成标准学完后你应能：推导并实现 `(m,d)` 状态合并，为 FlashAttention 建立数值基础。通过必须同时满足： - 独立补齐本课唯一的代码填空题，并通过给定检查； - 三个问答题均说明因果链，而不是只报术语； - 能指出至少一个正确性边界和一个性能取舍； - 总分不低于 8/10，且没有一票否决级概念错误。 ## 前置关系 - 课程前置：C/C++、线性代数、基本并行编程 - 本课在路线中的作用：Online softmax 用最大值 m 与重标定分母 d 描述一个分片，使分片能流式合并而无需保存所有 logits。 ## 核心心智模型 ### 1. 它是什么，解决什么问题 **Online Softmax（在线流式 Softmax，由 Milakov & Gimelshein 提出）** 是一种将最大值追踪与分母累加融为一体的流式并行算法。 **传统 3-Pass Softmax 的痛点**： - 传统安全 Softmax 需要对数据进行整整 3 遍扫描：Pass 1 找全局最大值 $m = \max x_i$；Pass 2 重新读入数据计算分母 $d = \sum e^{x_i - m}$；Pass 3 再读入数据除以 $d$ 输出结果。 - 在 Attention 机制中，中间激活矩阵 $S = QK^T \in \mathbb{R}^{N \times N}$ 容量巨大。如果必须等全局 $N$ 个得分算完才能做 Softmax，就必须把整个 $N \times N$ 矩阵写回高延迟的 HBM 显存，产生致命的显存容量瓶颈 $O(N^2)$ 与内存带宽墙。 **Online Softmax 的核心突破**： - 它证明了 Softmax 的状态可以用一个二元组 $(m, d)$ 完整描述，并构建了一个满足**严格结合律与交换律的合并算子（Combine Operator）**； - 使得我们可以一边分块加载数据，一边动态更新局部最大值与指数和；不仅把独立的 Softmax 访存从 3-Pass 缩减为 2-Pass，更直接孕育了将矩阵乘法与 Softmax 深度融合的 **FlashAttention** 体系（图 7-1 至图 7-3）。 ### 2. 它如何工作（结合图 7-1 至图 7-3） ::: {.img-card} ![](assets/figs/cuda_online_softmax_math.png){width="95%"} 图 7-1：Online Softmax 增量更新、指数配平与基准重标定数学原理 ::: ```{mermaid} flowchart LR subgraph OnlineCombine["Online Softmax 二元状态合并 Combine"] S1["分片 1: (m_1, d_1)"] --> Max["m_new = max(m_1, m_2)"] S2["分片 2: (m_2, d_2)"] --> Max Max --> Rescale["分母配平: d_new = d_1 * exp(m_1 - m_new) + d_2 * exp(m_2 - m_new)"] Rescale --> Out["合并新状态: (m_new, d_new)"] end ``` 图 7-2：Online Softmax 可结合状态增量递推配平机制 ```{mermaid} flowchart TD Init["初始化: m = -INF, d = 0"] --> Load["分块加载瓦片输入"] Load --> Update["局部状态更新并在线 Combine"] Update --> Check{"是否遍历完全行?"} Check -->|是| Load Check -->|否| Final["除以最终累加和 d 得到准确输出，零中间 HBM 写回"] ``` 图 7-3：单遍扫描 Online Softmax 增量更新与缩放流程 Online Softmax 的核心是维护一个可结合的二元统计状态 $(m, d)$： - $m$：当前已遍历元素中的最大值； - $d = \sum_{x \in \mathcal{S}} e^{x - m}$：基于基准 $m$ 计算的指数归一化分母。当需要合并两个互不相交的集合 $\mathcal{S}_1$ 与 $\mathcal{S}_2$（对应的状态分别为 $(m_1, d_1)$ 与 $(m_2, d_2)$）时，状态转移公式如下： 1. **更新全局最大值**： $$m_{new} = \max(m_1, m_2)$$ 2. **基准重标定与分母配平（Rescaling & Summing）**： $$d_{new} = d_1 \cdot e^{m_1 - m_{new}} + d_2 \cdot e^{m_2 - m_{new}}$$ - 若 $m_1 \ge m_2$，则 $m_1 - m_{new} = 0 \implies e^0 = 1$，$d_1$ 保持不变，只需将 $d_2$ 乘以修正衰减因子 $e^{m_2 - m_1}$； - 对称地，若 $m_2 > m_1$，则 $d_2$ 保持不变，$d_1$ 乘以 $e^{m_1 - m_2}$。 3. **分层归约与 2-Pass 执行流程**： - **Pass 1（单遍提取统揽全局）**：每个线程利用上述公式在线累加局部得分，得到每个线程的 $(m, d)$；随后通过 `__shfl_down_sync` 进行 Warp 内树状 Combine，再通过 Shared Memory 进行 Block 间二次 Combine，**仅需一次全行扫描即同时得到整行全局精确的 $m$ 与 $d$**； - **Pass 2（最终写回）**：线程再次读取输入，直接计算 $y_i = \frac{e^{x_i - m}}{d}$ 写回显存。 ### 3. 正确性条件与常见误区 1. **分母历史配平必须与最大值更新严格原子同步**： - 绝不能先更新 $m \leftarrow m_{new}$，然后用新的 $m$ 去重标定旧分母！如果执行 `m1 = max(m1, m2); d1 = d1 * exp(m1 - m);`，此时由于 `m1` 已经被覆写为 `m`，指数差变成 $0$，导致历史分母未做任何衰减，最终累加出的分母严重偏大，计算出的概率和远小于 1； 2. **状态单位元（Identity Element）的数学严谨性**： - Online Softmax 状态结合律的单位元必须严格定义为： $$(m_{\text{id}}, d_{\text{id}}) = (-\infty, 0.0)$$ - 任何合法状态 $(m, d)$ 与单位元合并，$\max(m, -\infty) = m$，$d \cdot e^0 + 0 \cdot e^{-\infty} = d$，保持原有状态不变。初始化时未读取任何数据的寄存器必须置为 `(-FLT_MAX, 0.0f)`。 ### 4. 性能与工程取舍 1. **访存减少 vs. 指令开销（IO-bound 场景下的权衡）**： - 相比 3-Pass 算子，Online Softmax 在第一遍扫描中每个合并步都需要额外计算浮点比较 `fmaxf` 与指数修正 `expf`，ALU 算术指令数有所增加； - 但因为 GPU 显存带宽（HBM Bandwidth）远比片上计算单元稀缺，将访存遍数从 3 遍降低为 2 遍减少了整整一次全局显存读入流量，在实际生产环境中能带来 30%~50% 的确定性端到端加速； 2. **FlashAttention 融合扩展（0-Pass 显存写回）**： - 在本课的 2-Pass Softmax 中，Pass 2 依然需要读写独立显存； - 但在 FlashAttention 中，Online Softmax 与前后两次 GEMM（$QK^T$ 和 $P V$）彻底融合在同一个 SRAM 缓存流水线中，通过将未归一化的输出累加向量 $O$ 与 $(m, d)$ 一起在线重标定，彻底消除了中间注意力矩阵的 Global Memory 读写，使显存复杂度直接由 $O(N^2)$ 降低到 $O(N)$。 ## 具体演示：两分片在线状态合并微观演算假设某行被切分为两个分片：分片 A 为 $[1.0, 2.0]$，分片 B 为 $[3.0]$： 1. **分片 A 独立状态计算**： - 最大值 $m_A = \max(1.0, 2.0) = 2.0$； - 局部指数和 $d_A = e^{1.0 - 2.0} + e^{2.0 - 2.0} = e^{-1} + 1.0 \approx 0.367879 + 1.0 = 1.367879$； - 局部状态为 $(m_A, d_A) = (2.0, 1.367879)$。 2. **分片 B 独立状态计算**： - 最大值 $m_B = 3.0$； - 局部指数和 $d_B = e^{3.0 - 3.0} = 1.0$； - 局部状态为 $(m_B, d_B) = (3.0, 1.0)$。 3. **执行 Online Combine**： - 新全局最大值 $m_{AB} = \max(m_A, m_B) = \max(2.0, 3.0) = 3.0$； - 配平累加分母： $$d_{AB} = d_A \cdot e^{m_A - m_{AB}} + d_B \cdot e^{m_B - m_{AB}} = 1.367879 \cdot e^{2 - 3} + 1.0 \cdot e^{3 - 3}$$ $$d_{AB} = 1.367879 \cdot e^{-1} + 1.0 \cdot 1.0 \approx 1.367879 \times 0.367879 + 1.0 \approx 0.503214 + 1.0 = 1.503214$$ 4. **与全局 3-Pass 结果精确对验**： - 全局数据 $[1.0, 2.0, 3.0]$，全局最大值 $m = 3.0$； - 全局分母 $d = e^{1-3} + e^{2-3} + e^{3-3} = e^{-2} + e^{-1} + 1 \approx 0.135335 + 0.367879 + 1.0 = 1.503214$； - **两者数值完全丝毫不差**！这精确展示了 Online Softmax 如何在不保留历史原始得分的情况下实现无损融合。 ## 实践任务：唯一代码填空题补齐 online combine。规则：只能修改 `TODO`/`______` 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。 ```{python} #| course_role: exercise %%writefile /tmp/07_online_softmax.cu #include <float.h> #include <cuda_runtime.h> // Online Softmax 里每个局部状态用两个数表示： // m = 当前看过元素的最大值 // d = sum(exp(x_i - m)) // // 如果两个分片状态分别是 (m1, d1) 和 (m2, d2)，合并时新的最大值是： // m = max(m1, m2) // // 原来的 d1 基于 m1，d2 基于 m2；合并到新 m 后需要重新缩放： // d = d1 * exp(m1 - m) + d2 * exp(m2 - m) // // 这个合并公式是 online softmax 的核心。 __device__ __forceinline__ void online_combine( float& m1, float& d1, float m2, float d2 ) { float m = fmaxf(m1, m2); d1 = ______; // TODO: 把两个分母重标到新最大值 m1 = m; } // warp 内把 32 个线程各自的 (m, d) 合并成一个状态。 // shuffle_down 每次把 offset 位置的线程状态读过来，然后用 online_combine 合并。 __device__ __forceinline__ void warp_reduce_online(float& m, float& d) { unsigned mask = 0xffffffff; #pragma unroll for (int offset = 16; offset > 0; offset >>= 1) { float m2 = __shfl_down_sync(mask, m, offset); float d2 = __shfl_down_sync(mask, d, offset); online_combine(m, d, m2, d2); } } // Softmax: 对 [M, N] 的每一行做 softmax。 // // 传统稳定 softmax 通常是 3 pass： // 1. 求 max // 2. 求 sum(exp(x - max)) // 3. 写 output // // 这个版本是 2 pass online softmax： // 1. 一次扫描同时得到整行 max 和 denominator // 2. 第二次扫描写 output // // 一个 block 负责一行。这样一行的 max/sum 只算一次， // 避免“每个输出元素都重复扫整行”的 O(N^2) 写法。 template<int BLOCK_SIZE> __global__ void softmax_online_2pass( const float* __restrict__ input, float* __restrict__ output, int M, int N ) { int row = blockIdx.x; int tid = threadIdx.x; if (row >= M) return; const float* row_in = input + row * N; float* row_out = output + row * N; // 每个线程维护自己负责列的 online 状态。 float local_m = -FLT_MAX; float local_d = 0.0f; // Pass 1：每个线程 stride 扫一部分列。 // 对新元素 x，把当前状态 (local_m, local_d) 和单元素状态 (x, 1) 合并。 for (int col = tid; col < N; col += BLOCK_SIZE) { float x = row_in[col]; float new_m = fmaxf(local_m, x); local_d = local_d * expf(local_m - new_m) + expf(x - new_m); local_m = new_m; } // 先在每个 warp 内合并 local 状态。 warp_reduce_online(local_m, local_d); constexpr int NUM_WARPS = (BLOCK_SIZE + 31) / 32; __shared__ float smem_m[NUM_WARPS]; __shared__ float smem_d[NUM_WARPS]; int lane = tid & 31; int warp = tid >> 5; // 每个 warp 的 lane 0 把该 warp 的结果放到 shared memory。 if (lane == 0) { smem_m[warp] = local_m; smem_d[warp] = local_d; } __syncthreads(); // warp 0 负责把所有 warp 的 partial 状态合成整行状态。 float row_m = -FLT_MAX; float row_d = 0.0f; if (warp == 0) { if (lane < NUM_WARPS) { row_m = smem_m[lane]; row_d = smem_d[lane]; } warp_reduce_online(row_m, row_d); // 把最终整行 max 和 denominator 广播用的数据写回 smem[0]。 if (lane == 0) { smem_m[0] = row_m; smem_d[0] = row_d; } } __syncthreads(); row_m = smem_m[0]; row_d = smem_d[0]; // Pass 2：整行 max 和 denominator 已知后，写最终 softmax。 for (int col = tid; col < N; col += BLOCK_SIZE) { row_out[col] = expf(row_in[col] - row_m) / row_d; } } void launch_softmax_online_2pass( const float* input, float* output, int M, int N, cudaStream_t stream ) { constexpr int BLOCK_SIZE = 256; softmax_online_2pass<BLOCK_SIZE><<<M, BLOCK_SIZE, 0, stream>>>( input, output, M, N ); } ``` ### 检查方法有 CUDA 环境时执行 `nvcc -std=c++17 -c /tmp/07_online_softmax.cu -o /tmp/07_online_softmax.cu.o`；无 CUDA 环境时可运行下方纯 Python/NumPy 仿真单元进行结合律递推与数值边界验证。 ### 无 GPU 环境纯 Python/NumPy 仿真验证（即时可运行）若本地暂无 NVIDIA GPU 或 CUDA 工具链，可直接运行以下纯 Python 代码，模拟分块流式加载与 $(m, d)$ 在线 Rescale 配平更新： ```{python} import numpy as np def online_softmax_numpy_simulate(x_row, chunk_size=32): """纯 Python 模拟 GPU 线程块分块 Online Softmax (m, d) 结合律增量合并过程""" m = -np.inf d = 0.0 N = len(x_row) # Pass 1: 模拟分块加载与在线 combine for start in range(0, N, chunk_size): chunk = x_row[start:min(start + chunk_size, N)] chunk_m = np.max(chunk) new_m = max(m, chunk_m) # 核心结合律公式: 历史旧分母重标定配平 + 新分块指数累加 d = d * np.exp(m - new_m) + np.sum(np.exp(chunk - new_m)) m = new_m # Pass 2: 归一化写出 output = np.exp(x_row - m) / d return output # 单元测试: 包含大数与极端负数 mock_input = np.array([1.0, 2.0, 10.0, 85.0, 87.0, -50.0], dtype=np.float32) sim_output = online_softmax_numpy_simulate(mock_input, chunk_size=2) # 与标准 Safe Softmax 严密对齐 safe_exp = np.exp(mock_input - np.max(mock_input)) expected_output = safe_exp / np.sum(safe_exp) assert np.allclose(sim_output, expected_output, atol=1e-6), "Online Softmax 仿真数值偏离！" assert np.isclose(np.sum(sim_output), 1.0, atol=1e-6), "概率归一化和不为 1！" print("Online Softmax 跨平台纯 Python 仿真验证 100% 通过！") ``` 提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。 ### Q1 不要背定义：请从输入、状态变化和输出三个阶段解释“Online Softmax 与可结合状态”的工作机制。 **你的答案：** ### Q2 如果更新 m 却不重标 d，softmax 和为何不再是 1？ **你的答案：** ### Q3 这个二元状态如何扩展到带 value 累积的 attention 输出？ **你的答案：** ## 评分与通过规则 - 代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分； - Q1～Q3 各 2 分； - 一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。 ::: {.callout-tip collapse="true" title="💡 点击展开参考答案与详细代码实现" icon="false"} ## 参考答案（仅 answer 分支）先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。 ```{python} #| course_role: solution %%writefile /tmp/07_online_softmax.cu #include <float.h> #include <cuda_runtime.h> // Online Softmax 里每个局部状态用两个数表示： // m = 当前看过元素的最大值 // d = sum(exp(x_i - m)) // // 如果两个分片状态分别是 (m1, d1) 和 (m2, d2)，合并时新的最大值是： // m = max(m1, m2) // // 原来的 d1 基于 m1，d2 基于 m2；合并到新 m 后需要重新缩放： // d = d1 * exp(m1 - m) + d2 * exp(m2 - m) // // 这个合并公式是 online softmax 的核心。 __device__ __forceinline__ void online_combine( float& m1, float& d1, float m2, float d2 ) { float m = fmaxf(m1, m2); d1 = d1 * expf(m1 - m) + d2 * expf(m2 - m); m1 = m; } // warp 内把 32 个线程各自的 (m, d) 合并成一个状态。 // shuffle_down 每次把 offset 位置的线程状态读过来，然后用 online_combine 合并。 __device__ __forceinline__ void warp_reduce_online(float& m, float& d) { unsigned mask = 0xffffffff; #pragma unroll for (int offset = 16; offset > 0; offset >>= 1) { float m2 = __shfl_down_sync(mask, m, offset); float d2 = __shfl_down_sync(mask, d, offset); online_combine(m, d, m2, d2); } } // Softmax: 对 [M, N] 的每一行做 softmax。 // // 传统稳定 softmax 通常是 3 pass： // 1. 求 max // 2. 求 sum(exp(x - max)) // 3. 写 output // // 这个版本是 2 pass online softmax： // 1. 一次扫描同时得到整行 max 和 denominator // 2. 第二次扫描写 output // // 一个 block 负责一行。这样一行的 max/sum 只算一次， // 避免“每个输出元素都重复扫整行”的 O(N^2) 写法。 template<int BLOCK_SIZE> __global__ void softmax_online_2pass( const float* __restrict__ input, float* __restrict__ output, int M, int N ) { int row = blockIdx.x; int tid = threadIdx.x; if (row >= M) return; const float* row_in = input + row * N; float* row_out = output + row * N; // 每个线程维护自己负责列的 online 状态。 float local_m = -FLT_MAX; float local_d = 0.0f; // Pass 1：每个线程 stride 扫一部分列。 // 对新元素 x，把当前状态 (local_m, local_d) 和单元素状态 (x, 1) 合并。 for (int col = tid; col < N; col += BLOCK_SIZE) { float x = row_in[col]; float new_m = fmaxf(local_m, x); local_d = local_d * expf(local_m - new_m) + expf(x - new_m); local_m = new_m; } // 先在每个 warp 内合并 local 状态。 warp_reduce_online(local_m, local_d); constexpr int NUM_WARPS = (BLOCK_SIZE + 31) / 32; __shared__ float smem_m[NUM_WARPS]; __shared__ float smem_d[NUM_WARPS]; int lane = tid & 31; int warp = tid >> 5; // 每个 warp 的 lane 0 把该 warp 的结果放到 shared memory。 if (lane == 0) { smem_m[warp] = local_m; smem_d[warp] = local_d; } __syncthreads(); // warp 0 负责把所有 warp 的 partial 状态合成整行状态。 float row_m = -FLT_MAX; float row_d = 0.0f; if (warp == 0) { if (lane < NUM_WARPS) { row_m = smem_m[lane]; row_d = smem_d[lane]; } warp_reduce_online(row_m, row_d); // 把最终整行 max 和 denominator 广播用的数据写回 smem[0]。 if (lane == 0) { smem_m[0] = row_m; smem_d[0] = row_d; } } __syncthreads(); row_m = smem_m[0]; row_d = smem_d[0]; // Pass 2：整行 max 和 denominator 已知后，写最终 softmax。 for (int col = tid; col < N; col += BLOCK_SIZE) { row_out[col] = expf(row_in[col] - row_m) / row_d; } } void launch_softmax_online_2pass( const float* input, float* output, int M, int N, cudaStream_t stream ) { constexpr int BLOCK_SIZE = 256; softmax_online_2pass<BLOCK_SIZE><<<M, BLOCK_SIZE, 0, stream>>>( input, output, M, N ); } ``` ### Q1 参考答案 1. **输入阶段（Input Streaming & Local State Init）**： - 算法以 Block-per-Row 粒度并发，每个线程初始化本地二元状态为代数单位元 $(m, d) = (-\infty, 0.0)$； - 线程以 Grid-Stride 方式连续遍历自己所分配到的列元素 $x_i$，对每个新输入与当前状态进行一次流式在线合并：若新输入更大，更新局部基准 $m \leftarrow \max(m, x_i)$，并将历史分母配平缩放后加上新项 $e^{x_i - m}$； 2. **状态变化阶段（Hierarchical Associative Reduction & Broadcast）**： - **Warp 级折半归约**：Warp 内 32 个线程利用 `__shfl_down_sync` 同时交换寄存器中的局部最大值 $m$ 和局部指数分母 $d$，调用二元结合律算子 `online_combine` 在 5 步洗牌内完成 Warp 级配平合并； - **Block 级二次归约**：各 Warp 的 Lane 0 将局部的 $(m, d)$ 写入 Shared Memory，由 Warp 0 进行二次归约，在单遍扫描内直接得出整行全局真实的全局最大值 $m_{\text{global}}$ 和全局归一化分母 $d_{\text{global}}$； - **结果广播与同步**：Lane 0 将全局统计量存入共享内存标量槽位，执行 `__syncthreads()` 同步，使整个 ThreadBlock 拥有统一的全局归一化基准； 3. **输出阶段（Pointwise Exponentiation & Normalization）**： - 线程执行 Pass 2，重新按跨步读取全局显存中的原始行数据 $x_i$，直接计算最终 Softmax 概率值 $y_i = \frac{\exp(x_i - m_{\text{global}})}{d_{\text{global}}}$ 并合并写回显存。 ### Q2 参考答案若更新了最大值 $m$ 却不重新对旧分母 $d$ 执行指数重标定（Rescaling），会导致 Softmax 输出概率和不再为 1，甚至引发灾难性的概率漂移： 1. **数学推导与量纲失配**： - 假设历史分母 $d_{old} = \sum_{j \in \text{past}} e^{x_j - m_{old}}$ 是以 $m_{old}$ 为基准基线计算的； - 当遇到更大的元素使基准提升为 $m_{new} > m_{old}$ 时，根据定义，所有历史项在新基准下的真实指数和应为： $$\sum_{j \in \text{past}} e^{x_j - m_{new}} = \sum_{j \in \text{past}} e^{x_j - m_{old} + (m_{old} - m_{new})} = e^{m_{old} - m_{new}} \sum_{j \in \text{past}} e^{x_j - m_{old}} = d_{old} \cdot e^{m_{old} - m_{new}}$$ - 如果不乘衰减因子 $e^{m_{old} - m_{new}} < 1$，历史分母 $d_{old}$ 就仍然停留在旧基准尺度上； 2. **分母被严重虚假放大**： - 未经缩放的直接相加使得累加出的总分母 $\tilde{d} = d_{old} + \sum_{k \in \text{new}} e^{x_k - m_{new}}$ 远远大于在新基准 $m_{new}$ 下的真实分母； - 在输出阶段，分子统一按照新最大值平移计算 $e^{x_i - m_{new}}$，此时分子之和严格等于真实分母 $d_{true}$，但除以的却是一个被虚假放大的 $\tilde{d}$； - 最终输出张量的概率之和将满足 $\sum_i y_i = \frac{d_{true}}{\tilde{d}} < 1.0$。历史元素对应的概率被成倍压缩，完全丧失了 Softmax 概率归一化的数学有效性。 ### Q3 参考答案将该二元状态扩展到带 Value 向量累加的自注意力机制输出正是 **FlashAttention 的核心发明**： 1. **状态扩充为三元组 $(m, d, \mathbf{o})$**： - 除了标量最大值 $m$ 和标量指数和 $d$ 外，在线程私有寄存器中额外维护一个未归一化的特征累积向量 $\mathbf{o} \in \mathbb{R}^{d_v}$（初始为全 0 向量）； 2. **分块增量更新方程（FlashAttention 核心递推式）**： - 假设当前已累计状态为 $(m^{(j-1)}, d^{(j-1)}, \mathbf{o}^{(j-1)})$，从 HBM 加载下一个 Key-Value 分块 $(K_j, V_j)$ 到 SRAM； - 在 SRAM 中计算当前块的未归一化注意力得分切片 $S^{(j)} = Q K_j^T$，并求出该块的局部最大值 $\tilde{m}_j = \max(S^{(j)})$ 和局部未归一化加权输出 $\tilde{P}_j = \exp(S^{(j)} - \tilde{m}_j)$； - **更新全局最大值**：$m^{(j)} = \max(m^{(j-1)}, \tilde{m}_j)$； - **配平修正旧累积量并追加新块贡献**： $$\mathbf{o}^{(j)} = \mathbf{o}^{(j-1)} \cdot e^{m^{(j-1)} - m^{(j)}} + \exp(S^{(j)} - m^{(j)}) V_j$$ $$d^{(j)} = d^{(j-1)} \cdot e^{m^{(j-1)} - m^{(j)}} + \sum \exp(S^{(j)} - m^{(j)})$$ 3. **最终归一化输出（零中间 HBM 写入）**： - 当遍历完序列的所有 Key-Value 分块后，每个 Token 最终的 Attention 输出只需执行一次向量标量除法： $$\mathbf{O}_{\text{final}} = \frac{\mathbf{o}}{d}$$ - 全程 $N \times N$ 的中间注意力得分矩阵完全在片上高速 SRAM/寄存器中完成配平与折算，根本无需向低速 HBM 写入任何中间矩阵，将 Attention 的显存空间复杂度从 $O(N^2)$ 降低到 $O(N)$。 ## 参考资料 - [CUDA Programming Guide](https://docs.nvidia.com/cuda/cuda-programming-guide/) - [CUDA Best Practices Guide](https://docs.nvidia.com/cuda/cuda-c-best-practices-guide/) 资料用于建立事实基线；面试回答仍需用自己的语言组织。 ::: ::: {.course-pagination} [**← 上一课** 第 6 课：稳定 Softmax 与朴素复杂...](lesson06_softmax_naive.qmd){.pagination-link .pagination-prev} [**下一课 →** 第 8 课：朴素转置与合并访存](lesson08_transpose_naive.qmd){.pagination-link .pagination-next} :::
