第 3 课：GEMV 与行级并行

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能：把矩阵行映射到 block，复用 block reduce 完成点积并分析带宽瓶颈。

通过必须同时满足：

独立补齐本课唯一的代码填空题，并通过给定检查；
三个问答题均说明因果链，而不是只报术语；
能指出至少一个正确性边界和一个性能取舍；
总分不低于 8/10，且没有一票否决级概念错误。

前置关系

课程前置：C/C++、线性代数、基本并行编程
本课在路线中的作用：GEMV 每个输出是矩阵一行与向量的点积，算术强度低，通常受内存带宽限制。

核心心智模型

1. 矩阵-向量乘（GEMV）在大模型推理中的地位与算术强度瓶颈

通用矩阵-向量乘（General Matrix-Vector Multiplication, GEMV: $y = A x + \text{bias}$ ）是线性代数与深度学习中的基础算子。尤其在大语言模型（LLM）的自回归解码生成阶段（Decode Phase）中，每生成一个新 Token，KV Cache 投影以及 MLP 投影都是以单个 Token（即批次维度 $\text{Batch}=1$ ）输入线性层。此时通用的矩阵乘（GEMM: $[M, K] \times [K, N]$ ）必然退化为矩阵-向量乘（GEMV: $[M, N] \times [N, 1] \to [M, 1]$ ）：

极低的算术强度（Memory-Bound 典型代表，结合图 3-1 Roofline 模型）：

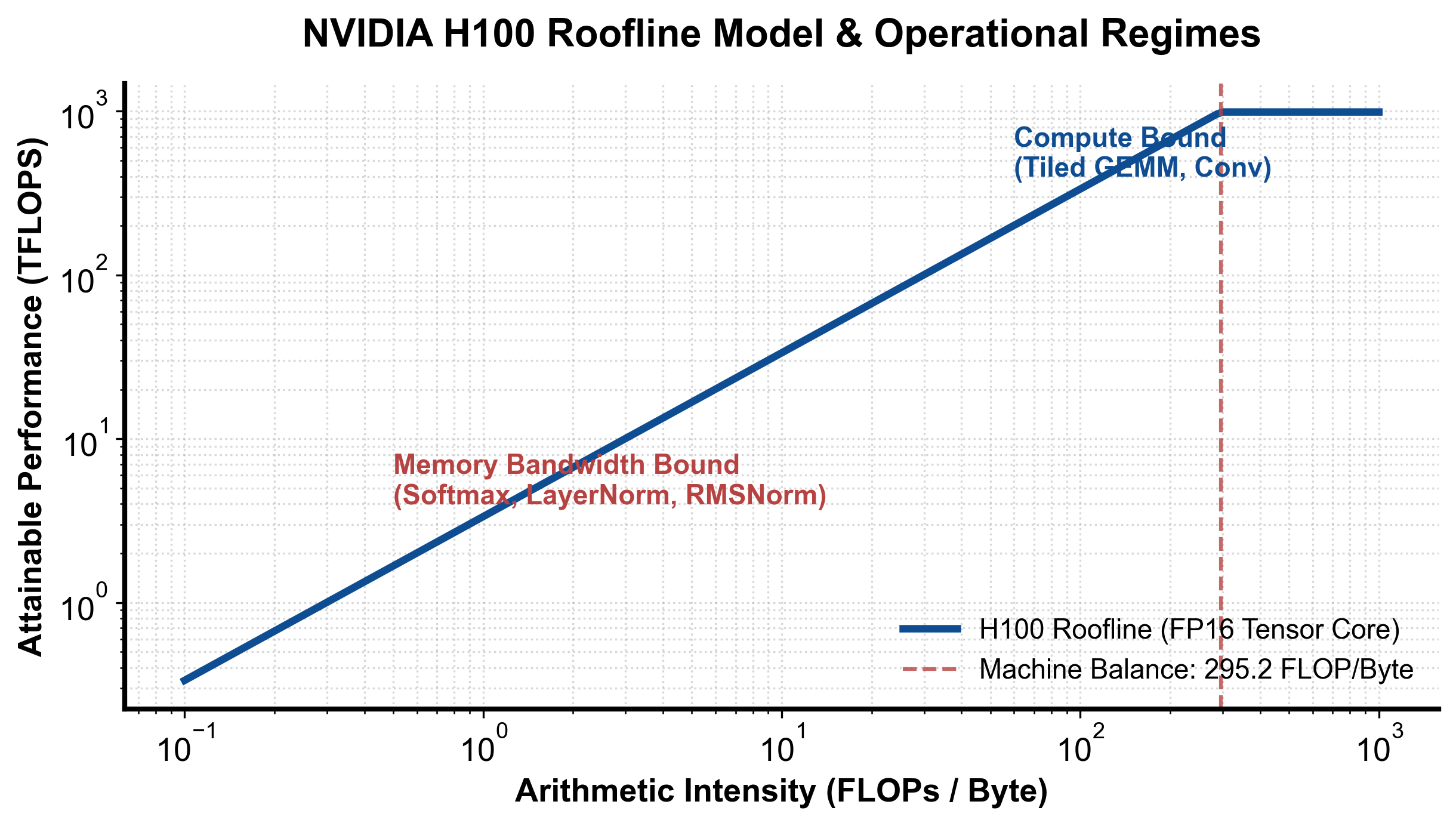

图 3-1：NVIDIA H100 Roofline 性能模型与 GEMV 极低算术强度访存受限瓶颈

设矩阵 $A \in \mathbb{R}^{M \times N}$ ，向量 $x \in \mathbb{R}^N$ 。 - 理论计算量：每个元素需要 1 次乘法和 1 次加法，总浮点运算量为 $2 M N\text{ FLOPs}$ ； - 显存访存量：必须从全局内存中加载整个权重矩阵 $A$ （ $4MN$ 字节），读取向量 $x$ （ $4N$ 字节），并写回结果 $y$ （ $4M$ 字节）。 - 其算术强度上限仅为： $I = \frac{2 M N}{4 M N + 4 N + 4 M} \approx \frac{2 M N}{4 M N} = 0.5 \text{ FLOPs/Byte}$ 在标称带宽 $3.35\text{ TB/s}$ 的 H100 GPU 上，GEMV 的理论算力上限只有 $\approx 1.67\text{ TFLOPS}$ （远低于硬件 $1000\text{ TFLOPS}$ 峰值）。因此，GEMV 的优化哲学在于：极致榨干全局显存读取带宽，确保权重矩阵 $A$ 的合并访存，并最大化向量 $x$ 在 L1/L2 缓存中的数据复用。

2. 行级并行与 Block 映射架构（如图 3-1 至图 3-3 所示）

在行优先（Row-Major）存储格式下，矩阵 $A$ 的同一行元素在物理内存地址中是严格连续排列的。

A. 为什么必须采用“一个 Block 负责一行（Block-per-Row）”？

如果在初学者代码中采用朴素的“一个线程负责一行（Thread-per-Row）”：

线程 0 计算第 0 行，线程 1 计算第 1 行……
同一个 Warp 内的 32 个线程在同一时刻读取各自行的第 0 列元素：A[0, 0], A[1, 0], A[2, 0], ...；
由于是行优先存储，相邻两个元素的内存地址相隔整整 $N \times 4$ 字节！
访存灾难：32 个线程的访存完全离散，硬件无法执行合并访存，被迫拆分为 32 次独立的内存事务，总线有效利用率暴跌至不足 5%！

工业级标准设计采用如图 3-2 所示的 Block-per-Row（一个线程块负责一行矩阵-向量点积）：

flowchart LR
    subgraph GEMV_Mapping["Block-per-Row 映射拓扑"]
        direction TB
        M0["Matrix Row 0 (K 个元素)"] -->|"Block 0 (256 线程协同)"| Dot0["输出 y[0]"]
        M1["Matrix Row 1 (K 个元素)"] -->|"Block 1 (256 线程协同)"| Dot1["输出 y[1]"]
        M2["Matrix Row 2 (K 个元素)"] -->|"Block 2 (256 线程协同)"| Dot2["输出 y[2]"]
        X["全局向量 x (K 个元素，被所有 Block 高频复用)"] -.-> Dot0 & Dot1 & Dot2
    end

图 3-2：GEMV 矩阵-向量乘行级映射与数据复用拓扑

每个 Thread Block（例如 BLOCK_SIZE = 256）专职负责输出向量的一个分量 $y[\text{row}]$ ，即计算第 row = blockIdx.x 行与向量 $x$ 的内积。

Block 内的 256 个线程沿着列维度以网格跨步循环前移：

for (int col = tid; col < N; col += BLOCK_SIZE) {
    local_sum += row_A[col] * x[col];
}

完美访存合并：Warp 内的线程 0 至 31 访问的地址是 row_A[0], row_A[1], ..., row_A[31]，在物理内存上完全连续且天然 128 字节对齐！

B. 向量 $x$ 的高速片上缓存复用

在计算过程中，所有的 Block（共 $M$ 个）都需要与同一个向量 $x$ 相乘。虽然每个 Block 都从显存中逻辑读取 $x$ ，但由于硬件 L1 Data Cache 和 L2 Cache（几十 MB）的巨大容量，向量 $x$ 在首个 Block 读取后便大概率常驻在高速片上缓存中，后续各个 Block 读取 $x$ 几乎全部命中 L2 缓存，极大缓解了显存带宽压力。

C. 点积规约与原子写入解耦（图 3-3）

sequenceDiagram
    autonumber
    participant T as Block 内部线程 (256 线程)
    participant V as float4 向量化加载
    participant W as Warp 洗牌规约
    participant GM as 全局内存 y[row]

    T->>V: 跨步网格循环连续加载 A[row, k..k+3] 与 x[k..k+3]
    V->>T: 片上寄存器积和累加 sum += a * x
    T->>W: Warp 内 __shfl_down_sync 折半求和
    W->>GM: 线程 0 将最终标量直接写入 y[row]

图 3-3：GEMV 单行点积累加与 Warp 归约执行流水

当 Block 内每个线程完成各自负责列的局部乘累加后，调用第 2 课所学的 block_reduce_sum：

Warp 内通过 __shfl_down_sync 快速树状折叠；
跨 Warp 通过 Shared Memory 汇聚为单一标量 sum；
仅由 tid == 0 的单线程将偏置 bias[row] 加上，直接写回全局内存 y[row]。全程无任何原子操作（Atomic-Free），消除了内存争用。

3. 正确性边界与指针安全性

偏置指针解引用保护：
- 线性层并非全部带有偏置项（例如现代 LLaMA 架构完全移除了偏置）。
- 内核代码必须支持 bias == nullptr 的情况：y[row] = sum + (bias ? bias[row] : 0.0f);，严禁无防护直接解引用空指针。
矩阵维度跨步安全：
- 当矩阵的行数 $M$ 大于启动的 Block 数量时，必须依赖网格跨步或确保启动网格充足；
- 越界检查 if (row >= M) return; 必须放在进入行指针计算的最前端。

4. 性能与工程权舍：何时从 GEMV 转向 GEMM？

Block 大小的平衡点：
- 若列数 $N$ 较小（例如 $N=128$ ），分配 256 线程会导致一半的线程闲置；
- 工业级高性能库（如 cuBLAS）会根据 $N$ 的大小动态调整：当 $N \le 64$ 时采用 Warp-per-Row（一个 Warp 负责一行），当 $N \ge 1024$ 时采用 Block-per-Row。
转入 GEMM 的临界点（Prefill vs Decode）：
- 当并发请求增多，或者进入长 Prompt 预填充阶段（Prefill Phase）时，批次或序列维度 $B \ge 16 \sim 32$ 。
- 矩阵计算变为 $[M, K] \times [K, B]$ 。其算术强度随着 $B$ 线性提升： $I \approx \frac{2 M K B}{4(M K + K B + M B)} \gg 10\text{ FLOPs/Byte}$ 。
- 此时内核从访存瓶颈蜕变为算力密集型，必须立即切换为 Tensor Core 驱动的 GEMM 内核（如 CUTLASS / cuBLAS）。

具体演示与数值推演

设矩阵 $A$ 维度为 $M = 3$ 行、 $N = 1024$ 列，配置 BLOCK_SIZE = 256，启动发射网格为 <<<3, 256>>>：

硬件映射布局：
- 系统启动 3 个 Thread Block（Block 0, 1, 2 分别绑定处理 Row 0, 1, 2）。
- 每个 Block 内驻留 256 个线程（分为 8 个 Warp）。
执行推演（以 Block 0 计算 Row 0 为例）：
- 单行包含 1024 个列元素，Block 内 256 个线程只需执行 $\frac{1024}{256} = 4$ 轮循环；
- 第 1 轮（col = 0 ... 255）：256 个线程合并读取 $A[0, 0\dots 255]$ 与 $x[0\dots 255]$ ，在寄存器中计算乘积并累加；
- 第 2~4 轮：线程每次列索引递增 256，继续以连续事务吞吐剩余元素；
- 4 轮循环结束后，每个线程的私有寄存器 local_sum 中均存有 4 个元素的局部点积和；
- 调用 block_reduce_sum 进行 256 选 1 的快速折叠，耗时仅几十纳秒；
- threadIdx.x == 0 线程加上 bias[0]，单次写回 y[0]。
全流程收益：矩阵 $A$ 的读取 100% 达成 128 字节对齐合并访存，3 行独立输出并行落地。

实践任务：唯一代码填空题

补齐局部点积更新。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

Code

%%writefile /tmp/03_gemv.cu
#include <cuda_runtime.h>

namespace {

// GEMV 的核心是 dot product，因此 reduce 是主要优化点。
template<int BLOCK_SIZE>
__device__ __forceinline__ float warp_reduce_sum(float val) {
    #pragma unroll
    for (int offset = 16; offset > 0; offset >>= 1) {
        val += __shfl_down_sync(0xffffffff, val, offset);
    }
    return val;
}

// 把一个 block 内所有线程的局部 dot partial sum 合并成一个 sum。
template<int BLOCK_SIZE>
__device__ __forceinline__ float block_reduce_sum(float val) {
    constexpr int NUM_WARPS = (BLOCK_SIZE + 31) / 32;
    __shared__ float smem[NUM_WARPS];

    int lane = threadIdx.x & 31;  //等价于 threadIdx.x % 32
    int warp = threadIdx.x >> 5;  //等价于 threadIdx.x / 32

    val = warp_reduce_sum<BLOCK_SIZE>(val);

    if (lane == 0) {
        smem[warp] = val;
    }
    __syncthreads();

    val = (threadIdx.x < NUM_WARPS) ? smem[lane] : 0.0f;
    if (warp == 0) {
        val = warp_reduce_sum<BLOCK_SIZE>(val);
    }

    __syncthreads();
    return val;
}

// GEMV: y = A * x + bias
// A: [M, N] row-major
// x: [N]
// y/bias: [M]
//
// 简化优化版本：
// 一个 block 负责 A 的一行，block 内线程并行做 dot product。
// 这适合面试讲清楚线程映射、coalesced load、block reduce。
//
// 局限：
// x 会被每一行重复读取。更进一步的优化可以把 x 分块缓存到 shared memory，
// 或者多个 row/block 复用 x tile，但代码会复杂很多。
template<int BLOCK_SIZE>
__global__ void gemv_kernel(
    const float* __restrict__ A,
    const float* __restrict__ x,
    const float* __restrict__ bias,
    float* __restrict__ y,
    int M,
    int N
) {
    int row = blockIdx.x;
    int tid = threadIdx.x;
    if (row >= M) return;

    const float* row_A = A + row * N;
    float local_sum = 0.0f;

    // 每个线程负责这一行里的若干列。
    // A[row, col] 是连续地址，因此一个 warp 同一轮读 A 时是合并访存。
    // x[col] 也是连续读取，但不同 row 会重复读同一个 x。
    for (int col = tid; col < N; col += BLOCK_SIZE) {
        local_sum += ______;  // TODO: 当前列的乘积
    }

    float sum = block_reduce_sum<BLOCK_SIZE>(local_sum);

    // reduce 完后，只有一个线程写 y[row]，避免写冲突。
    if (tid == 0) {
        y[row] = sum + (bias ? bias[row] : 0.0f);
    }
}

} // namespace

void launch_gemv(
    const float* A,
    const float* x,
    const float* bias,
    float* y,
    int M,
    int N,
    cudaStream_t stream
) {
    constexpr int BLOCK_SIZE = 256;
    gemv_kernel<BLOCK_SIZE><<<M, BLOCK_SIZE, 0, stream>>>(
        A, x, bias, y, M, N
    );
}

检查方法

有 CUDA 环境时执行 nvcc -std=c++17 -c /tmp/03_gemv.cu -o /tmp/03_gemv.cu.o；无 CUDA 环境时只做静态审查并登记待验证。

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“GEMV 与行级并行”的工作机制。

你的答案：

Q2

把一个 thread 映射一整行与一个 block 映射一行相比，瓶颈有何不同？

你的答案：

Q3

当 batch 中矩阵数量增加时，何时应转向 GEMM？

你的答案：

评分与通过规则

代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
Q1～Q3 各 2 分；
一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

Code

%%writefile /tmp/03_gemv.cu
#include <cuda_runtime.h>

namespace {

// GEMV 的核心是 dot product，因此 reduce 是主要优化点。
template<int BLOCK_SIZE>
__device__ __forceinline__ float warp_reduce_sum(float val) {
    #pragma unroll
    for (int offset = 16; offset > 0; offset >>= 1) {
        val += __shfl_down_sync(0xffffffff, val, offset);
    }
    return val;
}

// 把一个 block 内所有线程的局部 dot partial sum 合并成一个 sum。
template<int BLOCK_SIZE>
__device__ __forceinline__ float block_reduce_sum(float val) {
    constexpr int NUM_WARPS = (BLOCK_SIZE + 31) / 32;
    __shared__ float smem[NUM_WARPS];

    int lane = threadIdx.x & 31;  //等价于 threadIdx.x % 32
    int warp = threadIdx.x >> 5;  //等价于 threadIdx.x / 32

    val = warp_reduce_sum<BLOCK_SIZE>(val);

    if (lane == 0) {
        smem[warp] = val;
    }
    __syncthreads();

    val = (threadIdx.x < NUM_WARPS) ? smem[lane] : 0.0f;
    if (warp == 0) {
        val = warp_reduce_sum<BLOCK_SIZE>(val);
    }

    __syncthreads();
    return val;
}

// GEMV: y = A * x + bias
// A: [M, N] row-major
// x: [N]
// y/bias: [M]
//
// 简化优化版本：
// 一个 block 负责 A 的一行，block 内线程并行做 dot product。
// 这适合面试讲清楚线程映射、coalesced load、block reduce。
//
// 局限：
// x 会被每一行重复读取。更进一步的优化可以把 x 分块缓存到 shared memory，
// 或者多个 row/block 复用 x tile，但代码会复杂很多。
template<int BLOCK_SIZE>
__global__ void gemv_kernel(
    const float* __restrict__ A,
    const float* __restrict__ x,
    const float* __restrict__ bias,
    float* __restrict__ y,
    int M,
    int N
) {
    int row = blockIdx.x;
    int tid = threadIdx.x;
    if (row >= M) return;

    const float* row_A = A + row * N;
    float local_sum = 0.0f;

    // 每个线程负责这一行里的若干列。
    // A[row, col] 是连续地址，因此一个 warp 同一轮读 A 时是合并访存。
    // x[col] 也是连续读取，但不同 row 会重复读同一个 x。
    for (int col = tid; col < N; col += BLOCK_SIZE) {
        local_sum += row_A[col] * x[col];
    }

    float sum = block_reduce_sum<BLOCK_SIZE>(local_sum);

    // reduce 完后，只有一个线程写 y[row]，避免写冲突。
    if (tid == 0) {
        y[row] = sum + (bias ? bias[row] : 0.0f);
    }
}

} // namespace

void launch_gemv(
    const float* A,
    const float* x,
    const float* bias,
    float* y,
    int M,
    int N,
    cudaStream_t stream
) {
    constexpr int BLOCK_SIZE = 256;
    gemv_kernel<BLOCK_SIZE><<<M, BLOCK_SIZE, 0, stream>>>(
        A, x, bias, y, M, N
    );
}

Q1 参考答案

输入状态：全局显存中连续存储的行优先（Row-Major）矩阵 $A \in \mathbb{R}^{M \times N}$ 、输入向量 $x \in \mathbb{R}^N$ 、可选偏置向量 $\text{bias} \in \mathbb{R}^M$ 以及启动网格 <<<M, BLOCK_SIZE>>>。
状态变化（行级协同计算流）：
1. Block 行绑定与指针偏移：每个 Block 由其 blockIdx.x 唯一绑定矩阵的第 row 行，获取行基地址 row_A = A + row * N；
2. 跨步合并内积：Block 内各线程沿列方向跨步前移（col += BLOCK_SIZE），由于相邻线程访问相邻列元素，完美触发 128 字节对齐合并访存，局部点积累加在寄存器 local_sum 中；
3. 树状规约汇聚：通过 Warp Shuffle 与 Shared Memory 快速完成 Block 内 256 个局部和的折半规约；
4. 带偏置单点写回：仅由 tid == 0 线程读取可选的 bias[row]，相加后单次写出到 y[row]。
输出状态：输出向量 $y$ 的 $M$ 个分量被 $M$ 个 Block 并发计算完成，全局内存访问达到接近物理极限的总线利用率。

Q2 参考答案

一线程负责一行（Thread-per-Row）的致命瓶颈：
- 访存离散（Uncoalesced Memory Access）：同一个 Warp 内的 32 个线程计算 32 个不同行。在行优先存储下，它们在同一拍访问的地址是 A[0, col], A[1, col], ..., A[31, col]，两个地址间距整整相隔 $N \times 4$ 字节！
- 带宽雪崩：硬件内存控制器无法合并这些请求，32 个线程产生 32 次独立的非对齐 Cache Line 事务，带宽有效利用率暴跌十倍以上。
一块负责一行（Block-per-Row）的优势与权衡：
- 优势：同一个 Warp 的 32 个线程共同处理同一行内部的相邻列，A[row, tid] 地址完全连续，天然达成 128 字节合并访存；
- 代价：行内需要额外的 Block 树状规约开销；若矩阵列数 $N$ 较小（如 $N \le 32$ ），会出现较多空闲线程，此时更适合采用 Warp-per-Row 策略。

Q3 参考答案

从 GEMV 转向 GEMM 的算术强度拐点：
- GEMV 的输入批次为 $B=1$ （单向量），其算术强度上限仅为 $I \approx 0.5\text{ FLOPs/Byte}$ ，性能被全局显存（HBM）带宽牢牢锁死在内存受限区（Memory Bound）；
- 当并发请求增多、批次合并（Batching）、或在大模型 Prompt 预填充阶段时，批次大小上升至 $B \ge 16 \sim 32$ 。
- 运算形态演化为矩阵乘矩阵 $[M, K] \times [K, B] \to [M, B]$ 。其理论计算量为 $2 M K B$ ，而权重矩阵 $A$ （ $M \times K$ ）被 $B$ 个样本充分复用，算术强度跃升为： $I_{\text{GEMM}} \approx \frac{2 M K B}{4(M K + K B + M B)} \gg 10\text{ FLOPs/Byte}$
- 此时算子脱离访存受限区，进入 Tensor Core 的高算力受限区（Compute Bound）。必须立即转向利用 Shared Memory 分块缓存与 Tensor Core MMA 指令驱动的 GEMM 内核（如 CUTLASS / cuBLAS）。

参考资料

资料用于建立事实基线；面试回答仍需用自己的语言组织。

← 上一课
第 2 课：Warp/Block 归约与两阶… 下一课 →
第 4 课：RMSNorm
