第 5 课：MMA Atom、Tiled MMA 与三级 Tiling

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能：从指令 atom 推导 warp/CTA tile，并检查 A/B/C fragment 分区的一致性。

通过必须同时满足：

独立补齐本课唯一的代码填空题，并通过给定检查；
三个问答题均说明因果链，而不是只报术语；
能指出至少一个正确性边界和一个性能取舍；
总分不低于 8/10，且没有一票否决级概念错误。

前置关系

课程前置：CUDA 线程模型、GEMM、C++ 模板基础
本课在路线中的作用：MMA Atom 封装一条硬件矩阵指令的操作数类型、shape 和线程映射；Tiled MMA 在 atom 上复制线程布局与 value layout。

核心心智模型

1. 它是什么，解决什么问题

MMA Atom 与 Tiled MMA（三级分块计算流水线） 是 CUTLASS 3.x 驾驭现代 GPU Tensor Core 矩阵乘法核心指令的顶层代数抽象。

从硬件微指令到工程算子的鸿沟（结合图 5-1 与图 5-2）： - 微架构的物理现实：现代 Tensor Core 硬件指令（如 Ampere 的 mma.sync.aligned.m16n8k16，Hopper 的 wgmma.mma_async）操作的矩阵尺寸极其微小（如 $16 \times 8 \times 16$ ）。单条指令只能由一个 Warp（32 线程）协同执行，且每个线程持有的寄存器槽位排布必须严格与硬件芯片布线相契合； - 三级 Tiling 架构（图 5-2）：

flowchart TD
    subgraph ThreeTier["GEMM 三级 Tiling 层次"]
        CTATile["1. CTA 级 Tiling: 分块置于共享内存 (如 128×128)"]
        WarpTile["2. Warp 级 Tiling: 线程束分块置于寄存器 (如 64×32)"]
        MMAAtom["3. MMA Atom 硬件原语: 底层 mma.sync 指令 (如 16×8×16)"]
        CTATile --> WarpTile --> MMAAtom
    end

图 5-2：从硬件 Atom 到 Thread Block 的三级分层 GEMM 构建流

如何将任意巨大的全局矩阵乘法无缝映射到该微小指令上？CUTLASS 构建了严密的三级代数投影： 1. MMA Atom（指令级原子）：封装单条硬件 PTX 指令的数学形状、数据类型与 Warp 线程映射契约； 2. Warp Tile（线程束级分块）：在单个 Warp 内部沿 $M, N$ 维度平铺复制多个 Atom，扩大单 Warp 的寄存器工作域； 3. CTA Tile / Tiled MMA（线程块级分块）：编排多个 Warp（如 $2 \times 2$ 或 $4 \times 1$ ）组成 ThreadBlock，协同从 Shared Memory 消费数据并累加至私有寄存器；

核心价值：通过 make_tiled_mma，开发者无需手工编写汇编级寄存器重排，CuTe 会自动推导出每个线程在 $A$ 、 $B$ 与累加器 $C$ 上的强类型分片张量（Partitioned Fragment）。

2. 它如何工作（结合图 5-1 与图 5-2）

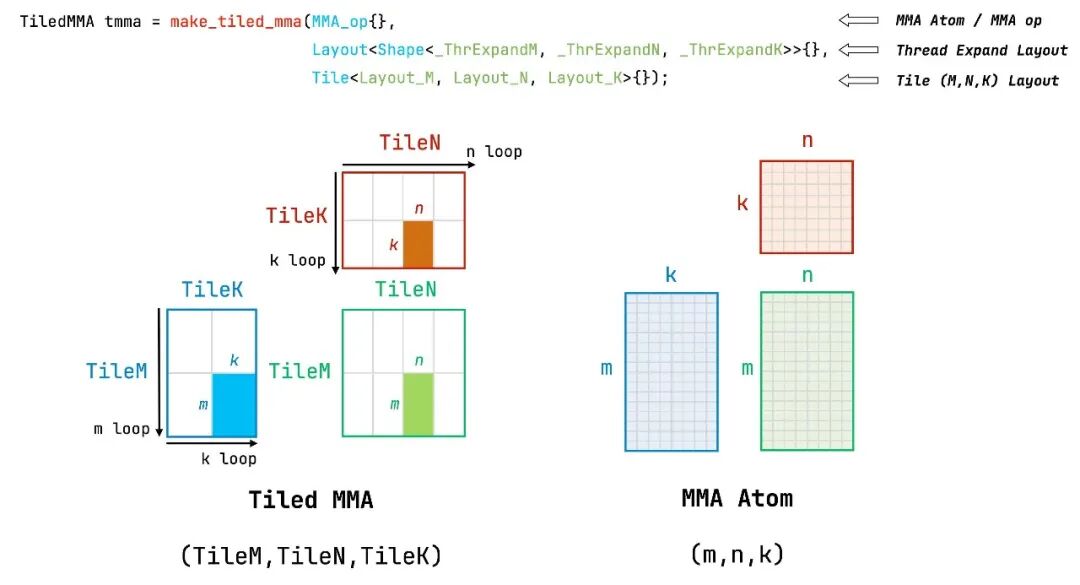

图 5-1：CUTLASS make_tiled_mma API 与硬件指令对应关系图解

以 Ampere 架构标准半精度 FP16 为例，三级分块的具体构建与执行流程如下：

定义底层 MMA Atom：
- 硬件指令为 SM80_16x8x16_F32F16F16F32_TN：输入 $A$ 为 $16 \times 16$ 半精度（FP16）， $B$ 为 $16 \times 8$ 半精度（FP16），输出累加器 $C$ 为 $16 \times 8$ 单精度（FP32）；
- 该 Atom 内部严格固化了 32 个线程的线程—值映射关系（TV Layout）；
平铺构成 Tiled MMA：
- 通过 make_tiled_mma 声明 Warp 拓扑（如 make_layout(make_shape(Int<2>{}, Int<2>{}, Int<1>{}))）；
- 4 个 Warp 组合成一个 CTA，负责计算 $(16 \times 2) \times (8 \times 2) = 32 \times 16$ 的子矩阵；若进一步在 Warp 内部平铺，可扩展为 $128 \times 128 \times 32$ 的 CTA Tile；
推导正交分区（partition_A, partition_B, partition_C）：
- 算法调用 tiled_mma.get_slice(threadIdx.x) 提取当前线程在计算域中的句柄；
- 调用 partition_A、partition_B 与 partition_C，将片上共享内存和私有寄存器切割为严格对齐硬件输入端口的私有 Fragment；
主循环中的矩阵乘点积发射：
- 在收缩维度 $K$ 的推进中，线程执行 cute::gemm(tiled_mma, rC, rA, rB, rC)；
- 硬件直接连续发射底层 mma.sync 汇编指令，Tensor Core 矩阵乘阵列以全流水线吞吐进行乘加运算，中间累加状态恒定常驻在 rC 寄存器中。

3. 正确性条件与常见误区

Fragment 的“形同质异”致命陷阱（TV Layout 不兼容）：
- 致命误区：以为“只要两个 Fragment 的 Shape 相同，寄存器就可以随意传给任何算子”；
- 硬件铁律：Tensor Core 对矩阵 $A$ （行输入）和矩阵 $B$ （列输入）的线程—寄存器排布契约（Thread-Value Layout）有着截然不同的硬件布线要求！
- 即使 Fragment A 与 Fragment B 在逻辑上都是 (4, 1) 个元素，二者的 TV Layout 也是完全正交的。绝不能把由 partition_A 解算出的寄存器传给 gemm 的 $B$ 操作数端口，否则会导致线程把错误的矩阵坐标当成输入，计算结果彻底沦为乱码；
M/N/K 维度顺序与转置模式（TN / NN / TT）的严格绑定：
- MMA Atom 的名称中通常标明布局契约（例如 TN 代表 $A$ 为转置 Row-Major、 $B$ 为非转置 Column-Major）；传入的 Shared Memory 布局必须与之严格同构。

4. 性能与工程取舍（寄存器压力与分块调优）

长寿命累加器 $C$ vs. 短寿命操作数 $A/B$ ：
- 累加器 Fragment rC 的寄存器数量直接正比于单线程计算的输出面积： $\text{Regs}(C) \propto M_{\text{warp\_tile}} \times N_{\text{warp\_tile}}$
- 寄存器寿命特性：rC 必须在整个 $K$ 维主循环的生命周期内全程常驻在物理寄存器中，绝不可释放；
- 相反，操作数寄存器 rA 和 rB 的大小虽然正比于 $K_{\text{tile}}$ ，但每轮 $K$ 步进执行完后即可被下一轮数据直接覆写（或仅需双缓冲暂存）；
寄存器溢出（Spill）时的裁决准则：
- 若编译期提示 Register Spill（溢出到高延迟 Local Memory），必须优先缩减 $M_{\text{tile}}$ 或 $N_{\text{tile}}$ ，因为这能以平方级的幅度迅速削减全局常驻累加器寄存器；
- 缩减 $K_{\text{tile}}$ 虽能轻微减少单轮操作数寄存器，但会急剧增加收缩维度的循环迭代轮次，削弱内存流水掩盖延迟的能力。

具体演示：SM80 16×8×16 Atom 的硬件微架构尺寸解析

Ampere 架构标准 Tensor Core 指令 mma.sync.aligned.m16n8k16.row.col.f32.f16.f16.f32：

逻辑计算规模：M=16,N=8,K=16M = 16, \ N = 8, \ K = 16；
- 矩阵 $A$ 包含 $16 \times 16 = 256$ 个 FP16 元素（总计 512 字节）；
- 矩阵 $B$ 包含 $16 \times 8 = 128$ 个 FP16 元素（总计 256 字节）；
- 输出 $C$ 包含 $16 \times 8 = 128$ 个 FP32 元素（总计 512 字节）；
- 乘加浮点运算量： $2 \times 16 \times 8 \times 16 = 4096 \text{ FLOP}$ 。
单个 Warp 内 32 线程的物理负载均摊：
- 每个线程持有 $A$ 的 $256 / 32 = 8$ 个 FP16 元素（即 4 个 32-bit 寄存器）；
- 每个线程持有 $B$ 的 $128 / 32 = 4$ 个 FP16 元素（即 2 个 32-bit 寄存器）；
- 每个线程持有 $C$ 的 $128 / 32 = 4$ 个 FP32 元素（即 4 个 32-bit 寄存器）；
微观因果：单条指令仅需各线程贡献极少量的寄存器，Tensor Core 硬件网格在数个周期内并行吞吐 4096 FLOP。Tiled MMA 正是通过在更高层级成倍复制该微架构单元，构筑起大模型每秒数百 TFLOPS 的算力基石。

实践任务：唯一代码填空题

补齐 SM80 FP16 MMA atom 的 K 维。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

Code

%%writefile /tmp/mma_shape.cu
// 概念检查：硬件 atom 的逻辑 shape，而非完整 kernel。
constexpr int MMA_M = 16;
constexpr int MMA_N = 8;
constexpr int MMA_K = ______;
static_assert(MMA_M * MMA_N * MMA_K == 2048);

检查方法

编译静态断言，并在纸上画出 instruction→warp→CTA 三层 shape；注意这不是吞吐 FLOPs 计算。

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“MMA Atom、Tiled MMA 与三级 Tiling”的工作机制。

你的答案：

Q2

为什么两个 fragment 的 shape 相同仍不能直接互换？

你的答案：

Q3

给定寄存器溢出，优先缩 M/N tile 还是 K tile？你还需看哪些证据？

你的答案：

评分与通过规则

代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
Q1～Q3 各 2 分；
一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

Code

%%writefile /tmp/mma_shape.cu
constexpr int MMA_M = 16;
constexpr int MMA_N = 8;
constexpr int MMA_K = 16;
static_assert(MMA_M * MMA_N * MMA_K == 2048);

Q1 参考答案

输入阶段（Atom Encapsulation & Multi-Warp Replication）：
- 算法声明底层硬件矩阵乘微指令（MMA Atom，如 $16 \times 8 \times 16$ ），固化单个 Warp 的操作数类型与物理线程排布；
- 结合指定的 Warp 拓扑网格（如 $2 \times 2$ ）调用 make_tiled_mma，在逻辑空间将 Atom 平铺扩展为涵盖整个 ThreadBlock 的 CTA 级计算架构（CTA Tile）；
状态变化阶段（SRAM Slicing & Accumulator Residency）：
- 算法调用 partition_A、partition_B 与 partition_C，将片上共享内存和私有寄存器精准切割为对齐硬件输入端口的局部 Fragment；
- 在收缩维度 $K$ 的推进中，线程持续发射底层 cute::gemm。Tensor Core 硬件矩阵乘加单元从寄存器或共享内存抓取小切片，执行点积累加。中间累加结果始终被锁定在各线程专享的 rC 累加寄存器中，跨 $K$ 轮次零显存写回；
输出阶段（Accumulator Reduction & Epilogue Store）：
- 当收缩维度全部累加完成，累加器 rC 中的全精度数据直接流经 Epilogue 管道（执行类型转换如 FP32 $\to$ FP16、偏置相加或激活函数融合），最后按输出矩阵的全局布局合并写回目标物理显存。

Q2 参考答案

即使两个 Fragment 在逻辑上的 Shape 完全相同（例如逻辑形状同为 (4, 1)），也绝对不能相互替换，因为Shape 仅仅代表几何维度，绝不代表硬件底层的线程—值映射契约（Thread-Value Layout）：

输入端口布线的物理不对称性：
- GPU Tensor Core 在硅片物理电路上对矩阵乘法操作数 $A$ （行输入）、 $B$ （列输入）以及累加器 $C$ （输出）的输入端口排布是完全正交异构的；
- 针对操作数 $A$ ，某个线程持有的 4 个元素对应当前 Warp Tile 的某特定行切片；而针对操作数 $B$ ，同样的 4 个元素则可能代表完全不同的列切片；
静默数据计算崩溃：
- CuTe 依靠其类型系统中的强类型 Layout 严格区分 partition_A 与 partition_B 生成的 Fragment。若强行通过类型擦除或裸指针指针互换，线程会把本应作为矩阵行权重的寄存器输入硬塞进列输入端口；
- 硬件指令照常发射，但各物理线程参与点积的矩阵坐标完全错位，计算得出的矩阵乘法结果彻底沦为数值垃圾，且没有任何硬件报错提示。

Q3 参考答案

当遇到编译器提示寄存器溢出（Register Spill to Local Memory）时，必须绝对优先缩减 $M_{\text{tile}}$ 或 $N_{\text{tile}}$ ，而不是盲目缩减 $K_{\text{tile}}$ ：

寄存器物理生命周期（Liveness）的决定性差异：
- 累加器 $C$ 的独占性与长寿命：累加器张量 rC 的寄存器大小直接由输出分块面积决定（ $\text{Size}(C) \propto M_{\text{warp\_tile}} \times N_{\text{warp\_tile}}$ ）。由于矩阵乘法需要在 $K$ 维上全局累加，rC 占用的寄存器必须在整个 Kernel 执行生命周期内全程驻留，编译器无法将其复用给任何其他变量；
- 操作数 $A$ 与 $B$ 的短寿命：操作数寄存器 rA 和 rB 的大小虽然与 $K_{\text{tile}}$ 相关，但在每一轮 $K$ 迭代计算完成后，其持有的寄存器即可立刻被下一轮数据覆盖复用（或仅需极少量的双缓冲寄存器）；
- 结论：缩减 $M_{\text{tile}}$ 或 $N_{\text{tile}}$ 能够以二次方的倍率直接压缩常驻累加器数量，是斩断寄存器溢出最立竿见影的手段；
决策时必须审查的核心性能剖析证据：
- 编译期构建报告（ptxas -v）：审查 Spill stores / Spill loads 的具体字节数，以及每个线程分配的物理寄存器总量（确认是否超过了 128 或 255 的架构硬限制）；
- Nsight Compute (NCU) 内存图表：检查 Local Memory Overhead。若发现高延迟 Local Memory 带宽占用了显著比例，证明 Spill 正在严重拖垮性能；
- Shared Memory 与流水级深度：审查当前 $K_{\text{tile}}$ 与 Pipeline Stage 深度是否已将 Shared Memory 挤满；如果为了削减寄存器而把 $K_{\text{tile}}$ 缩得过小，会导致收缩维度的循环步进轮次暴增，反而加剧指令发射瓶颈。

参考资料

资料用于建立事实基线；面试回答仍需用自己的语言组织。
