第 4 课：Tiled Copy、向量化与 Predication

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

学完后你应能：设计线程—数据映射，区分逻辑边界 mask 与对齐/向量化条件。

通过必须同时满足：

独立补齐本课唯一的代码填空题，并通过给定检查；
三个问答题均说明因果链，而不是只报术语；
能指出至少一个正确性边界和一个性能取舍；
总分不低于 8/10，且没有一票否决级概念错误。

前置关系

课程前置：CUDA 线程模型、GEMM、C++ 模板基础
本课在路线中的作用：Tiled Copy 把 copy atom 与线程/值 layout 组合，描述哪些线程搬哪些元素；它是数据运动的可组合对象。

核心心智模型

1. 它是什么，解决什么问题

CuTe Tiled Copy（分块数据搬运与向量化掩码） 是 CUTLASS 3.x 中管理片上与全局数据流转的高阶抽象。

数据搬运的硬件瓶颈与抽象突破（结合图 4-1 与图 4-2）： - 低效标量加载 vs. 硬件向量指令：若每个线程逐个读取 2 字节（FP16）或 4 字节（FP32），GPU 显存总线将被海量的小事务指令挤爆，指令发射器严重过载。现代 GPU 提供了 128-bit（16 字节）宽向量指令（如 LDG.E.128、Ampere 异步显存拷贝 cp.async，以及 Hopper 硬件级张量内存加速器 TMA）； - Tiled Copy 的统一建模（图 4-1）：

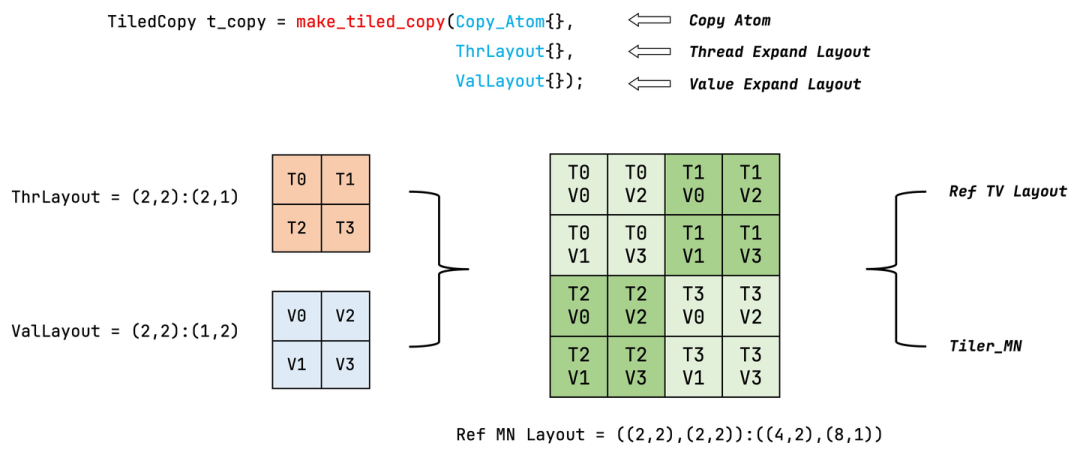

图 4-1：CUTLASS Tiled Copy 构造与数据搬运抽象

$\text{TiledCopy} = \text{Copy\_Atom (硬件拷贝微指令)} + \text{ThreadLayout (线程拓扑)} + \text{ValLayout (向量值排布)}$ 它以声明式的方式精确描述了：“Block 内哪些线程以何种向量粒度、按何种空间步长协作搬运哪一块 Tile”；

非对齐尾块的数据越界防护（Predication）：在实际业务中，矩阵维度极少恰好是分块尺寸（如 128 或 256）的整数倍。Tiled Copy 通过自动生成谓词掩码（Predication Tensor），在硬件层面安全遮蔽越界访问，杜绝显存段错误。

2. 它如何工作（结合图 4-1 与图 4-2）

sequenceDiagram
    autonumber
    participant T as 线程集
    participant Pred as 边界掩码 (Predication)
    participant HW as cp.async 硬件引擎
    participant SM as 共享内存 (SMem)

    T->>Pred: 判定坐标是否位于张量有效边界内
    alt 边界内
        Pred->>HW: 发射 128 位宽向量化 cp.async 异步拷贝指令
        HW->>SM: 硬件直通写入共享内存 (无需经过寄存器)
    else 越界
        Pred->>SM: 写入 0 (Padding 零填充保护)
    end

图 4-2：Tiled Copy 向量化加载与掩码谓词保护执行时序

以 Ampere 架构下的异步搬运 cp.async 为例，Tiled Copy 的执行流水线如下：

构建原子搬运（Copy Atom）与 Tiled Copy：
- 选取硬件原子指令，如 Copy_Atom<SM80_CP_ASYNC_CACHEGLOBAL<uint128_t>, half_t>；
- 组合 128 线程的拓扑布局（如 (32, 4) 形状），构造出一次可搬运 $128 \times 64$ 字节的 tiled_copy 对象；
张量分区与局部切片绑定：
- 全局张量 gA 与共享内存张量 sA 分别调用 tiled_copy.get_slice(threadIdx.x) 提取当前线程持有的源切片 tAgA 和目标切片 tAsA；
坐标映射与谓词掩码生成（图 4-2）：
- CuTe 结合张量的逻辑有效边界（如真实尺寸 $M, K$ ），利用 create_predicate_tensor 自动为每个向量元素生成布尔谓词（Predicate Mask）；
硬件级条件拷贝（Predicated Execution）：
- 调用 copy_if(tiled_copy, tApA, tAgA, tAsA)；
- 对于边界内的合法坐标，硬件直接发起 128-bit 异步拷贝，数据直接从全局显存写入共享内存，全程不占用任何物理通用寄存器（Bypass Register File）；
- 对于越界坐标，硬件谓词置为假，自动在共享内存写入填充值 0，确保后续 Tensor Core 矩阵乘法结果不受脏数据干扰。

3. 正确性条件与常见误区

谓词掩码（Predicate）绝无法修复物理非对齐（Misalignment Trap）：
- 致命误区：很多开发者以为“只要开启了 Predicate，就能对任意奇数地址使用 128-bit 向量指令”；
- 硬件铁律：128-bit 向量指令（uint128_t / 16 字节）在 GPU 硬件体系中必须严格满足基准物理地址按 16 字节对齐（ptr % 16 == 0）！
- 谓词掩码仅用于保护逻辑坐标是否越界；如果传入的显存指针物理地址未对齐，硬件执行到该指令时会直接触发 misaligned address 硬件陷阱异常，整个 Kernel 当场崩溃；
连续维度的跨步不连续风险：
- 向量化读取要求沿连续维度（如行主序的列向）在物理显存上也是完全紧凑连续的（Stride 为 1）。若在 Leading Dimension 跨步方向错误地尝试向量化，会导致指令跨越非连续地址。

4. 性能与工程取舍

宽向量高吞吐 vs. 边界对齐严苛性：
- 采用 128 位向量（16 字节）可将指令发射数降至标量读取的 $\frac{1}{8}$ ，能以极高密度榨干显存总线带宽；
- 但若数据尾部存在零散残留（例如 $N=130$ ，剩余 2 个 half 仅占 4 字节），128 位向量将无法覆盖该残片，必须在边界处降级为标量处理或填充虚拟空间；
循环剥离：无谓词主路径 vs. 谓词尾路径（Loop Peeling）：
- 在矩阵收缩维度 $K$ 上，若 $K$ 很大（如 4096），前绝大多数 Tile 都是完整的内部块，完全不需要任何边界检查；
- 生产级优化：将主循环（Mainloop）编译为纯粹无谓词的直通路径（Unpredicated Path），消除每一轮的谓词求值与分支预测开销；仅在最后一个可能越界的尾块（Tail Block / Residue Tile）执行带 Predicate 的安全保护路径，端到端吞吐可提升 10%~20%。

具体演示：尾块切分与向量谓词生成演算

考虑矩阵列长 $N = 130$ （半精度 FP16，每元素 2 字节），采用 8 个 half（128-bit，16 字节）的向量拷贝单元：

前段对齐数据：
- 索引 $0 \sim 127$ 共 128 个元素，刚好被 $128 / 8 = 16$ 个完整的 128 位向量拷贝覆盖；
- 所有向量对应的 Predicate 均为全真 [True, True, True, True, True, True, True, True]，硬件流水线全速发射。
边界尾部向量（起始基准偏移量 base = 128）：
- 该向量覆盖的 8 个物理槽位全局坐标为： $128, 129, 130, 131, 132, 133, 134, 135$ ；
- 由于矩阵真实有效列长只有 $N = 130$ （仅 128 和 129 合法）：
- 各 Lane 谓词判定公式： $\text{valid}_k = (\text{base} + k < 130)$ ；
- 自动解算生成的 Predicate 掩码为： $\text{Mask} = [\text{True}, \text{True}, \text{False}, \text{False}, \text{False}, \text{False}, \text{False}, \text{False}]$
- 硬件据此精准只搬运前 2 个 half，后 6 个槽位在共享内存中自动清零填充，完美化解了尾块内存溢出危机。

实践任务：唯一代码填空题

补齐向量 copy 的 lane 有效掩码。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

Code

def copy_mask(base, lanes, logical_size):
    """base 是本向量首元素，返回每个 lane 是否在逻辑边界内。"""
    # TODO：只补齐下面这个表达式。
    return ______

assert copy_mask(128, 8, 130) == [True, True, False, False, False, False, False, False]
assert all(copy_mask(0, 8, 8))

检查方法

运行本单元格；所有 assert 必须通过。另手工构造一个边界输入，解释预期结果。

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“Tiled Copy、向量化与 Predication”的工作机制。

你的答案：

Q2

有 predicate 就能安全执行任意未对齐的 128-bit load 吗？

你的答案：

Q3

如何把规则主体与尾块拆成两个路径，何时值得？

你的答案：

评分与通过规则

代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
Q1～Q3 各 2 分；
一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

Code

def copy_mask(base, lanes, logical_size):
    """base 是本向量首元素，返回每个 lane 是否在逻辑边界内。"""
    # 参考实现：表达式直接对应上文不变量。
    return [base + lane < logical_size for lane in range(lanes)]

assert copy_mask(128, 8, 130) == [True, True, False, False, False, False, False, False]
assert all(copy_mask(0, 8, 8))

Q1 参考答案

输入阶段（Tiled Copy Construction & Thread Slicing）：
- 算法结合硬件拷贝微原语（如 128-bit 的 cp.async）、Block 内的线程网格排布（Thread Layout）与每个线程负责的值排布（Value Layout），构造声明式的 TiledCopy 算子；
- 每个物理线程调用 get_slice(threadIdx.x)，从全局显存瓦片（GMEM Tile）与片上共享内存瓦片（SMEM Tile）中分别切出属于当前线程的一对源与目标局部切片（tAgA 与 tAsA）；
状态变化阶段（Coordinate Evaluation & Predicate Generation）：
- CuTe 通过恒等坐标张量（Identity Tensor）提取出各个待搬运元素的真实全局多维坐标；
- 算子将多维物理坐标与矩阵的实际有效形状（Logical Shape）进行比较，在寄存器中生成布尔谓词张量（Predicate Mask Tensor）。每个待搬运的向量元素对应一个由 1 位谓词寄存器（Predicate Register @p）保护的合法性标志；
输出阶段（Predicated Async Hardware Dispatch）：
- 调用 copy_if 发射硬件指令：对谓词为真的合法元素，硬件直接发射 128-bit 宽的异步显存加载指令（cp.async.ca），数据绕过通用寄存器直通 Shared Memory；
- 对谓词为假的越界元素，硬件抑制该加载事务并在 Shared Memory 对应物理槽位中就地填充数值 0（Padding Zero），防止越界访存引发非法地址崩溃或污染下游 Tensor Core 计算。

Q2 参考答案

绝对不能！拥有 Predicate 绝不代表可以对未对齐的指针安全执行 128-bit 向量化加载，这是由 GPU 底层内存控制器的硬件异常机制决定的：

指令解码与对齐校验的时序前置性：
- GPU 硬件在执行 128 位宽指令（如 LDG.E.128 或 cp.async 16B）时，地址解码单元在将请求下发给内存子系统之前，首先强制检查物理指针低 4 位是否为零（ptr % 16 == 0）；
- 如果指针物理地址未按 16 字节对齐（例如起始地址为奇数偏移量），硬件会直接在指令发射或地址译码阶段触发非对齐内存访问硬件陷阱（Misaligned Address Trap），引发致命段错误 cudaErrorIllegalAddress，导致整个 CUDA 上下文被销毁；
谓词掩码（Predicate）的真实物理管辖边界：
- 谓词掩码 @p 仅仅是在指令执行阶段决定“是否向显存发出读请求”或“是否将读取结果写回寄存器/SMEM”；它根本无法改变物理地址本身的对齐属性；
- 只要当前指令的谓词为 True（即至少有 1 个元素需要被搬运），硬件就会根据基准地址发起向量事务；若基准地址不对齐，硬件当场崩溃；
- 工程准则：向量化加载（128-bit）的前提必须是基准物理显存地址严格 16 字节对齐，且连续维度在物理空间完全紧凑。若地址未对齐，只能降级为 64-bit、32-bit 甚至 8-bit 的标量 Copy Atom。

Q3 参考答案

将规则主体与尾块拆分为“主循环路径”与“尾块路径”（Loop Peeling / Tail Specialization）是工业级高性能 GEMM 算子库（如 CUTLASS、cuBLAS）压榨峰值算力的标配架构：

具体拆分实现方案：
- 主循环路径（Mainloop Unpredicated Path）：针对完全落在矩阵合法边界内的所有常规 Tile，将 for 循环完全特化为无谓词直通版本（Unpredicated Copy）。在代码中直接使用无条件的 copy(tiled_copy, ...)，编译器由此可彻底消除所有坐标比较指令、分支跳转和谓词寄存器生成逻辑，将指令发射效率打到理论极限；
- 尾块路径（Residue / Tail Predicated Path）：将循环的最后一步（ $K$ 维度无法整除分块尺寸的剩余部分），或者矩阵右侧/下侧边界处的 Block，独立剥离出来，专门编译一段带有 copy_if 和边界谓词判定的安全处理分支；
何时值得做此拆分：
- 当收缩维度 $K$ 很大时（如 $K \ge 1024$ ）：此时主循环执行成百上千轮，而尾块仅仅只执行 1 轮。主循环占据了 98% 以上的运行时间。消除主循环中每一轮迭代的谓词求值与分支跳转开销，能带来 10%~20% 的确定性端到端加速，收益极其显著；
- 何时不值得拆分：若针对超小尺寸矩阵（如 $K \le 64$ ），主循环轮数极少（仅 1~2 轮），此时拆分路径会导致生成的代码二进制体积翻倍（I-Cache 压力剧增），且编译器优化收益被代码膨胀抵消，此时直接使用统一的 Predicated 路径更为经济稳健。

参考资料

资料用于建立事实基线；面试回答仍需用自己的语言组织。
