第 2 课：InfiniBand、RoCE、RDMA 与 GPUDirect 数据路径

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与完成标准

本课产出：计算考虑协议效率和 oversubscription 的消息时间，并解释零拷贝成立的完整条件。

通过要求：唯一代码填空题通过给定检查；Q1～Q3 都给出因果链；能指出一个正确性边界和一个性能/运营取舍；总分至少 8/10。

与既有六条主线的边界

runtime/lesson04 建模 collective；本课展开其下方网络：HCA/NIC、RDMA verbs、lossless fabric、拥塞与 GPU Direct。

前置：Linux/网络基础、runtime 补充线、train 分布式章节。本课只补 AI Infra 缺口，不重复已经完成的 kernel 或并行算法推导。

核心心智模型

1. 它是什么，解决什么问题

在百亿至万亿参数大模型分布式训练（如 70B/405B 参数 LLM）与高并发在线推理集群中，跨节点通信需要以毫秒乃至微秒级的频率在成百上千个 GPU 间实时同步百兆至千兆字节的激活值或梯度数据。

传统基于操作系统的标准 TCP/IP 网络协议栈在此场景下暴露出致命瓶颈（如图 2-1 所示）：

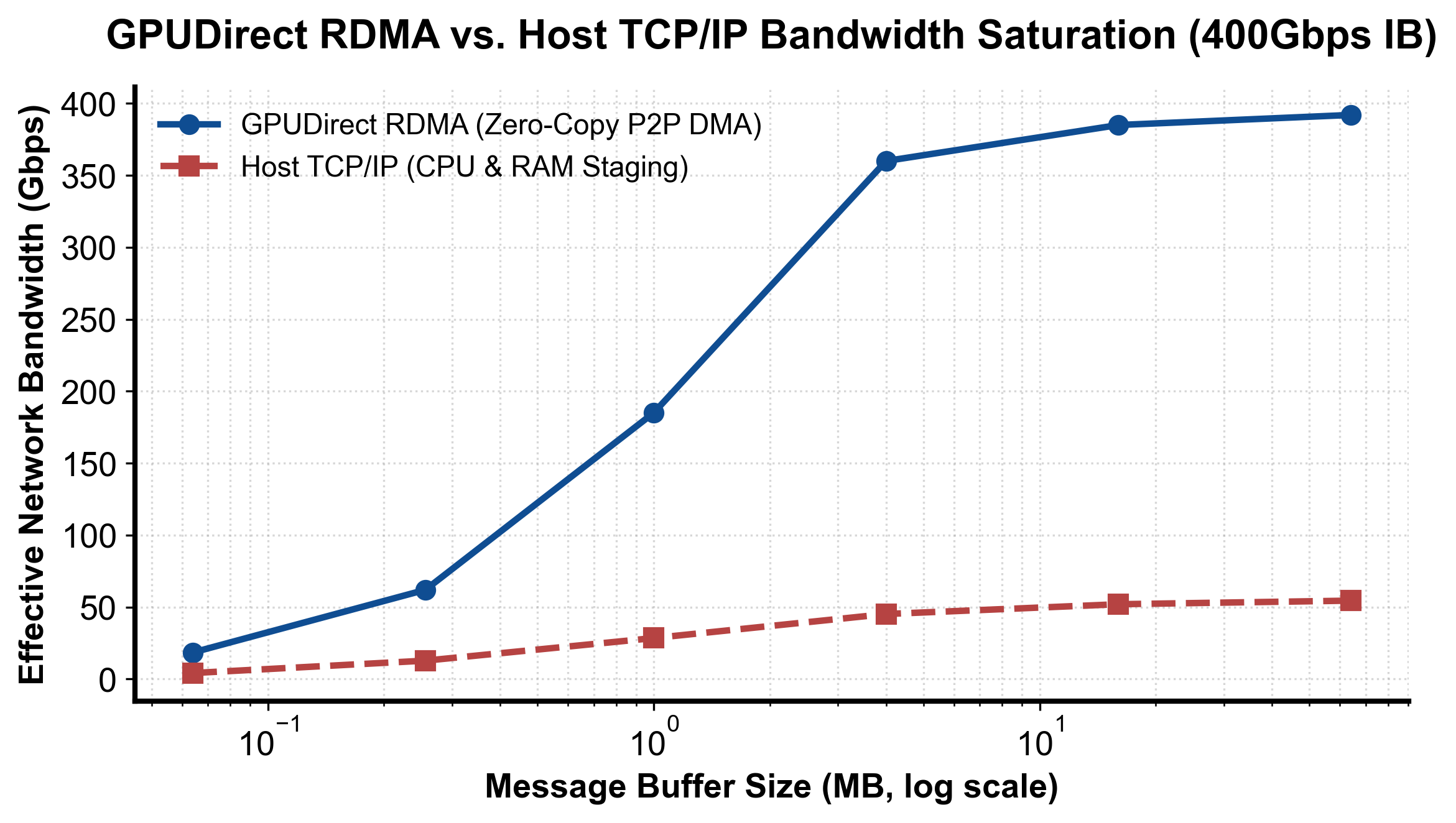

图 2-1：GPUDirect RDMA 与传统 Host TCP/IP 网络吞吐与带宽饱和对比

多重数据拷贝与内存带宽挤占：传统路径下，GPU 显存数据必须先通过 PCIe 复制到 Host 内存（D2H），再由 CPU 拷贝到内核 Socket 缓冲区，最终经网卡 DMA 发送；在接收端经历对称的逆向流程。一次跨机传输涉及 4 次内存拷贝，吞吐严重受限于 Host 内存总线带宽。
CPU 中断与上下文切换风暴：每个网络数据包均需操作系统内核处理协议头校验、拥塞控制与软中断，导致 CPU 核心打满、发生严重的调度抖动与 CPU 缓存污染。
通信延迟高且带宽难以饱和：端到端延迟通常在 $20\sim 50\,\mu\text{s}$ 以上，对于中等大小的张量通信，物理链路带宽利用率往往不足 40%。

RDMA（Remote Direct Memory Access，远程直接内存访问）打破了上述瓶颈：它允许网卡适配器（HCA/NIC）绕过操作系统内核（Kernel Bypass），直接通过硬件 DMA 访问本端与远端的物理内存。
进一步地，GPUDirect RDMA（GDR）彻底消除了 Host 内存中转壁垒：借助 PCIe P2P 事务与 Linux DMA-BUF 机制，两台服务器的 RDMA 网卡可以直接对彼此的 GPU HBM 显存发起硬件级 DMA 读写，实现端到端物理显存直通的真零拷贝（Zero-Copy）。如图 2-1 所示，GDR 将端到端传输延迟压低至 $1.5\sim 2.5\,\mu\text{s}$ ，并能在张量体积达到兆字节级时迅速饱和 90% 以上的网络物理线速。

在物理承载方面，RDMA 主要通过两种织网架构实现：

InfiniBand（IB）：专为高性能计算设计的专用网络，硬件层面具备基于信用机制的严格链路流控（Credit-based Flow Control），天生具备零丢包的无损（Lossless）属性；
RoCEv2（RDMA over Converged Ethernet v2）：将 RDMA 封装在以太网 UDP/IP 报文之上，依托商业以太网交换机部署，依赖交换机的优先级流量控制（PFC）与显式拥塞通知（ECN）协同模拟无损网络环境。

2. 它如何工作

(1) RDMA 控制平面与数据平面的严格分离

RDMA 通信机制将控制链路（慢速路径）与数据搬运（极速路径）完全解耦，其核心生命周期如图 2-2 所示：

flowchart TD
    Setup["初始化 InfiniBand 设备与上下文"] --> RegMR["注册内存区域 (ibv_reg_mr 锁定物理页)"]
    RegMR --> CreateQP["创建发送/接收队列对 (Queue Pair: QP)"]
    CreateQP --> Exchange["带外通信 (TCP) 交换 QP 元数据并进入 RTS 状态"]
    Exchange --> PostSend["下发异步传输请求 (ibv_post_send / RDMA Write)"]
    PostSend --> PollCQ["网卡硬件自主搬运并轮询完成队列 (ibv_poll_cq)"]

图 2-2：RDMA 队列对 (QP) 建立、内存注册与硬件自驱动传输流水线

设备初始化与保护域构建（Setup & Protection Domain）：
用户进程调用 ibv_open_device 获取 HCA 上下文，并调用 ibv_alloc_pd 分配保护域（Protection Domain, PD），隔离不同租户的内存与队列资源。
显存物理页锁定与注册（Memory Registration: ibv_reg_mr）：
为确保 DMA 安全，必须将目标 GPU 显存地址锁定（Pinning），防止其在传输期间被驱动换出或重分配。驱动生成物理地址散布列表（Scatter-Gather List）并下发给网卡片上 TLB，派发本地密钥（lkey）与远程访问密钥（rkey）。
队列对创建（Queue Pair: QP）：
调用 ibv_create_qp 创建发送队列（Send Queue, SQ）与接收队列（Receive Queue, RQ）。
带外元数据握手与状态迁移（Out-of-band Exchange & RTS）：
两端节点通过带外的标准 TCP 连接交换 QP 编号（QPN）、网络层标识（LID 或 GID）、目标显存虚拟地址（vaddr）与 rkey。随后，驱动将 QP 状态机由 RESET 切换至 INIT、RTR（Ready to Receive），最终置为 RTS（Ready to Send）。
硬件自驱动无感传输（Fast Path: ibv_post_send）：
发送端调用 ibv_post_send 提交一个带有远端 rkey 的 RDMA Write 工作请求（WR）。本地网卡直接通过 PCIe Switch 从 GPU 显存读取数据，打包送入网络织网。对端网卡收到报文后校验 rkey，直接通过 PCIe 写入对端 GPU 显存。整个数据搬运过程完全由网卡硬件自主驱动，两端 CPU 与内核协议栈 0% 介入。
完成事件轮询与 CUDA Stream 同步（ibv_poll_cq）：
传输完成后网卡向完成队列（Completion Queue, CQ）压入完成事件（CQE），应用程序通过非阻塞轮询 ibv_poll_cq 确认完成，并联动 CUDA Stream Event 解锁下游 GPU 计算。

(2) 有效网络带宽与传输耗时数学建模

在分布式训练中，单次网络消息传输的时延模型由固有延迟与有效带宽两部分决定：设传输数据体量为 $N$ 字节，物理链路标称带宽为 $B_{\text{link}}$ （bit/s），网络协议开销与传输效率因子为 $\eta$ （通常在 $0.8\sim 0.9$ 之间，扣除以太网头、报文校验与微观排队损耗），网络超订比为 $O$ （Oversubscription Ratio, $O \ge 1.0$ ），网络固有单向延迟为 $t_{\text{lat}}$ ：

$\text{Effective Bandwidth } (B_{\text{eff}}) = \frac{B_{\text{link}}}{8} \times \frac{\eta}{O} \quad (\text{Bytes/s})$

$T_{\text{msg}} = t_{\text{lat}} + \frac{N}{B_{\text{eff}}}$

当传输数据量较小时（如轻量级分布式锁或状态探针）， $t_{\text{lat}}$ 占据主导；而对于深度学习大张量通信，传输耗时几乎完全由有效带宽项 $N / B_{\text{eff}}$ 决定。

3. 正确性条件与常见误区

误区一：网卡物理支持 RDMA 即可自动享受 GPUDirect RDMA
GPUDirect RDMA 的成立必须具备严苛的软硬件闭环条件：
1. 拓扑直通：GPU 与网卡必须处于同一个可进行 P2P 寻址的 PCIe 根复合体或外部 PCIe Switch 下，且主板 BIOS 必须禁用 PCIe ACS（Access Control Services），防止 P2P 事务被强制拦截上报 CPU；
2. 跨设备驱动支持：操作系统必须加载并初始化 nvidia-peermem 内核驱动或基于 Linux 内核现代 DMA-BUF 子系统，允许 RDMA 网卡驱动解析并映射由 NVIDIA 专有显存驱动分配的物理页；
3. 上层库适配：NCCL 必须显式探测并信任该拓扑路径（环境变量 NCCL_NET_GDR_LEVEL 设置恰当），否则通信库会自动退回到以 Host 内存作为暂存区的中转模式（Host Staging）。
误区二：认为 RoCEv2 等同于原生 InfiniBand，忽略以太网拥塞丢包
原生 IB 在链路层具备严格基于信用的流控机制，下游硬件缓冲区满时上游物理层自动停发，天生具备物理无损特性；而 RoCEv2 是在传统“尽力而为（Best-Effort）”的有损以太网上运行。若交换机未正确配置基于优先级的流控 PFC（Priority-based Flow Control）与显式拥塞通知 ECN（Explicit Congestion Notification），突发通信（Incast）将直接造成交换机队列溢出丢包。RoCEv2 网卡一旦丢包将触发高昂的 Go-Back-N 硬件重传风暴，导致通信吞吐雪崩。

4. 性能与工程取舍

显存注册缓存（Memory Registration Cache）的收益与巨大风险：
ibv_reg_mr 是一项高开销的系统调用，涉及物理显存页锁定、IOMMU 页表遍历与网卡片上 TLB 写入，耗时可达几十微秒。若每次集合通信前都重新注册显存，将彻底抹平 RDMA 的低延迟收益。因此 NCCL 和 UCX 均维护了显存注册缓存（MR Cache），复用已注册的显存物理段。
工程风险：若 PyTorch 底层通过 cudaFree 释放了某段显存，但通信库的 MR Cache 未能监听到该释放事件，当新的张量被分配到该复用的虚拟地址时，网卡若依据陈旧缓存执行 DMA，将直接向错误的内存地址写入数据，造成无法挽回的显存静默数据损坏（Silent Data Corruption）。
网络超订比（Oversubscription）与建网成本的博弈：
构建完全无阻塞（1:1 超订比）的全胖树（Fat-Tree）网络需要采购海量的 Spine 交换机与高昂的光模块。许多数据中心为了节省成本在汇聚层引入了 2:1 或 3:1 的超订比。在单机内或同 Pod 内训练时性能正常，但一旦进行跨 Pod 的大规模全局 All-to-All 集合通信，核心交换机发生严重的哈希碰撞与拥塞，通信耗时成倍膨胀。

具体演示

以 400 Gb/s（标称值 50 GB/s）高速网络链路为例：若网络协议效率因子为 $\eta = 0.8$ （考虑传输封装与网卡调度开销），网络接入层到核心层存在 2:1 的超订比（ $O = 2$ ），则链路的有效带宽为： $B_{\text{eff}} = \frac{400 \times 10^9}{8} \times \frac{0.8}{2} = 20 \times 10^9 \text{ B/s} = 20 \text{ GB/s}$

传输一个 $4\text{ GB}$ （ $4 \times 10^9$ 字节）的模型梯度张量，假设物理网络固定延迟为 $5\,\mu\text{s}$ （ $5 \times 10^{-6}\text{ s}$ ）： $T_{\text{msg}} = 5 \times 10^{-6} + \frac{4 \times 10^9}{20 \times 10^9} = 0.000005 + 0.2 = 0.200005 \text{ 秒}$

纯数据传输的带宽项（0.2 秒）占据绝对主导，超订比直接使传输时间翻倍。

请先独立复述“输入 → 状态变化 → 输出/指标”，再开始填空。

实践任务：唯一代码填空题

补齐网络消息时间；link_gbps 是 bit/s 标称值。

只能修改 TODO/______ 位置，不得删除断言或放宽通过条件。

Code

def message_time_s(nbytes, link_gbps, efficiency=1.0,
                   oversubscription=1.0, latency_s=0.0):
    if nbytes < 0 or link_gbps <= 0 or not 0 < efficiency <= 1 or oversubscription < 1 or latency_s < 0:
        raise ValueError("invalid network model")
    effective_Bps = link_gbps * 1e9 / 8 * efficiency / oversubscription
    # TODO：总时间 = 固定延迟 + 传输字节/有效带宽。
    return ______

assert abs(message_time_s(4e9, 400, 0.8, 2, 5e-6) - 0.200005) < 1e-12

检查方法

运行本单元格，所有断言必须通过；再补一个边界输入并解释预期。

Q1

RDMA、GPUDirect RDMA 和 NCCL 三者分别在哪一层？

你的答案：

Q2

RoCE 网络平均带宽正常但 p99 collective 抖动，优先查什么？

你的答案：

Q3

为什么内存注册缓存既提升性能又带来风险？

你的答案：

评分规则

代码 4 分：正常输入 2 分、边界输入 1 分、解释 1 分；
Q1～Q3 各 2 分；
一票否决：混淆测量与推测、忽略租户/请求隔离、用平均值掩盖尾延迟、删除失败路径。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先独立完成。核对后请改变一个规模或故障条件重新推演。

Code

def message_time_s(nbytes, link_gbps, efficiency=1.0,
                   oversubscription=1.0, latency_s=0.0):
    if nbytes < 0 or link_gbps <= 0 or not 0 < efficiency <= 1 or oversubscription < 1 or latency_s < 0:
        raise ValueError("invalid network model")
    effective_Bps = link_gbps * 1e9 / 8 * efficiency / oversubscription
    return latency_s + nbytes / effective_Bps

assert abs(message_time_s(4e9, 400, 0.8, 2, 5e-6) - 0.200005) < 1e-12

Q1 参考答案

在现代 AI 超算网络技术栈中，三者处于截然不同的抽象层级，构成分工严密的软硬件通信管线：

RDMA（底层网络传输层原语 / 硬件能力）：属于网卡（HCA）与物理/链路/传输层协议规范（InfiniBand 或 RoCEv2）。它提供用户态内核旁路（Kernel Bypass）与异步队列对（QP）机制，允许网卡硬件绕过 CPU 直接对注册的物理内存执行 DMA 读写。
GPUDirect RDMA（总线与设备互联直通扩展）：属于系统总线（PCIe / NVLink）与设备驱动交互层（Peer-to-Peer）。它打破了 RDMA 只能访问 Host 内存的限制，通过 Linux 内核 DMA-BUF 或专有的 peer-memory 驱动，让网卡直接向 GPU 显存发起硬件 P2P DMA 读写，实现完全免除 Host 内存中转的端到端零拷贝。
NCCL（应用层分布式集合通信库）：位于最顶层，直接对接 PyTorch、Megatron-LM 等深度学习框架。它负责编排复杂的分布式集合通信算法（Ring/Tree AllReduce、AllGather、ReduceScatter），在运行时探测系统拓扑，并智能调用底层的 GPUDirect RDMA 插件接口（如 libnccl-net.so）或单机 NVLink 通道完成数据流水线切片与流转。

Q2 参考答案

在 RoCEv2 网络中，若监控显示的“平均吞吐带宽”正常，但集合通信的 p99 尾延迟严重发散和抖动，核心原因在于微秒级的微突发（Microburst）导致了以太网拥塞丢包或流控停顿，排查必须严格沿着以下硬件因果链展开：

交换机 PFC Pause 帧风暴与死锁（PFC Pause Storm & Deadlock）：RoCEv2 依靠 PFC（802.1Qbb）在交换机入方向队列超过阈值时向上游发送 Pause 帧暂停发包。检查交换机端口的 pfc_rx_pause_frames 与 pfc_tx_pause_frames 计数。若存在多对一通信引发缓冲区占满，PFC 会向上游逐级反压，甚至因循环依赖诱发全网 PFC 死锁，使队列彻底挂起数毫秒。
ECN 标记与拥塞重传风暴（ECN Throttling & Go-Back-N Retry）：检查网卡驱动的 packet_seq_err（乱序或丢包计数）与 rx_read_requests。在突发流量下，若 ECN 标记调整拥塞窗口（CNP）不及时导致交换机发生瞬时丢包，RoCE 网卡采用的硬件级 Go-Back-N 重传机制会迫使网卡丢弃后续所有乱序数据包并全部重传，使通信时间出现指数级暴涨。
多路径 ECMP 哈希极化与链路热点（ECMP Hash Polarization）：以太网交换机使用报文五元组哈希分配上联链路。当多台服务器的大流（Elephant Flows）被哈希映射到同一条物理上联链路上时，该链路瞬间被打爆，而平行的其他链路却严重空闲，造成木桶效应。应排查交换机哈希种子与动态负载均衡（Dynamic Load Balancing / Adaptive Routing）配置。
单节点掉队卡（Straggler NIC）：检查是否有特定节点的网卡因光模块收发光功率衰减导致纠错重传率激增，或者 PCIe 插槽物理降速（如 Gen5 协商降级为 Gen3），拖慢了依赖强同步的 AllReduce 环路。

Q3 参考答案

内存注册缓存（Memory Registration Cache, MR Cache）是高性能通信库不可或缺的设计，但其底层机制同时带来了严重的内存安全与数据一致性隐患：

性能收益的根因：RDMA 内存注册（ibv_reg_mr）是一项极慢的系统调用。它必须在操作系统内核中执行物理内存锁定（mlock 锁定物理页不被换出）、遍历 IOMMU 页表建立物理地址散布列表（Scatter-Gather List）、并通过 PCIe 配置空间将地址映射下发到网卡 HCA 的片上 TLB 中。这一过程耗时通常在数十至数百微秒。对于高频发生的深度学习张量通信，若每次下发传输都临时注册显存，注册开销将完全抹平 RDMA 的低延迟优势。引入内存注册缓存（MR Cache），通过哈希表记录已注册的虚拟地址与 mr 对象映射，能将后续通信的地址准备耗时压低至纳秒级。
安全风险与致命缺陷：
- 虚拟地址重用与静默数据损坏（Address Reuse & Silent Data Corruption）：深度学习运行时（如 PyTorch CUDACachingAllocator）频繁分配与释放显存。当张量 A 被释放后，其虚拟地址可能立即被分配给张量 B。如果 MR Cache 未能监听到内存分配器的释放事件，缓存中依然保留着旧的 rkey 与物理映射。此时若远端节点依据陈旧的注册信息发起 RDMA Write，网卡将直接覆盖张量 B 的物理显存，造成无法排查的静默数值崩溃（NaN 或模型训练完全不收敛）。
- 显存泄漏与物理页锁定死锁：被 ibv_reg_mr 锁定的物理显存无法被操作系统或 CUDA 驱动回收整理。长期积累的陈旧缓存项会大量吞噬网卡硬件 TLB 资源与物理显存，诱发网卡片上缓存颠簸甚至显存 OOM。

参考资料

API 与平台能力会演进；部署前应按目标版本重新核对。
