第 1 课：vLLM V1 源码地图：AsyncLLM、EngineCore 与 Worker

参考答案版：包含完整代码实现与问答题深度参考解析。建议先独立完成练习题后再展开核对。

本课目标与通过标准

本课产出：能从在线请求入口沿真实调用链追到一次模型执行和输出回传，并准确说明 frontend、EngineCore、Scheduler、Executor/Worker 的状态所有权。

通过要求：唯一代码填空题通过全部断言；Q1～Q3 都能沿源码对象给出因果链；能指出一个正确性不变量、一个性能边界和一个需要 benchmark 才能确认的结论；总分至少 8/10。

源码版本与阅读方法

本课程使用固定 commit 的永久链接保证行号可复现，同时链接 current docs 供核对最新变化。阅读时先画调用图和状态所有权，再进入分支；不要从大文件第一行机械顺读。

本课按下面顺序阅读，不要从 2500 行的 core.py 第一行顺读：

顺序	文件与入口	带着什么问题读
1	`vllm/v1/engine/async_llm.py`：`AsyncLLM.generate`、`_add_request`、`_run_output_handler`	谁负责 tokenization、请求流和客户端取消？
2	`vllm/v1/engine/core.py`：`EngineCore.step`	一次迭代为何是 schedule → execute → update？
3	`core.py`：`EngineCoreProc.run_busy_loop`、`_process_engine_step`	frontend 与 engine core 为什么分进程？
4	`vllm/v1/core/sched/interface.py`：`SchedulerInterface`	scheduler 的输入输出合同是什么？
5	`vllm/v1/worker/gpu_model_runner.py`	哪些状态必须在 GPU worker 内，哪些不能由 frontend 猜？

源码快照：vLLM 8e958902eee5。方法会继续演进，面试回答应先声明所读版本。

核心心智模型

1. 它是什么，解决什么问题

vLLM V1 架构是大语言模型高并发推理领域最具代表性的重构工程范式。在早期的 vLLM V0 架构中，Python 全局解释器锁（GIL）瓶颈明显、调度逻辑与异步 HTTP 事件循环深层交织，导致在单步耗时仅需数毫秒的轻量 Decode 场景中，CPU 侧的调度开销往往超过了 GPU 的计算耗时，引发严重的“GPU 算力饥饿等待 CPU 调度”的瓶颈。

为了攻克这一系统瓶颈，vLLM V1 确立了严格的三层解耦架构（图 1-2）：

flowchart TD
    subgraph Frontend["API Server / Frontend"]
        AsyncLLM["AsyncLLM 异步服务接口"]
        ReqQueue["输入请求队列 (Input Queue)"]
    end
    subgraph Core["EngineCore (单事件循环单线程)"]
        Scheduler["Unified Scheduler (统一调度器)"]
        KVManager["KVCacheManager (显存块分配)"]
    end
    subgraph Backend["分布式 Worker 集群 (WorkerPool)"]
        W0["ModelRunner (GPU 0 - TP Rank 0)"]
        W1["ModelRunner (GPU 1 - TP Rank 1)"]
    end
    AsyncLLM -->|ZMQ / IPC 无锁通道| Core
    Scheduler & KVManager -->|发送执行指令| Backend

图 1-2：vLLM V1 三层解耦核心架构 (Frontend → EngineCore → Workers)

AsyncLLM（前端服务层）：面向客户端的异步 HTTP/gRPC/SSE 接入网关，负责请求接入、Tokenization 分词、流式输出解包与取消信号监听；
EngineCore / EngineCoreProc（调度核心内核层）：运行在完全物理隔离的独立进程中，由单事件循环主导，独占全局请求生命周期调度器（Scheduler）与显存逻辑账本（KVCacheManager）；
Worker / GPUModelRunner（设备执行层）：由分布式并行（TP/PP）驱动的执行引擎，独占物理 GPU 张量、物理 KV Block 内存池与 CUDA Graph 捕获环境。

它解决的核心工程问题是：通过清晰的单写者状态所有权（Single-Writer State Ownership）与轻量化 IPC 进程解耦，将 CPU 控制侧的每步调度耗时压制在微秒级，实现调度步频与 GPU 硬件峰值吞吐的完全匹配。

2. 它如何工作

端到端请求流转与核心控制循环如图 1-1 至图 1-3 所示：

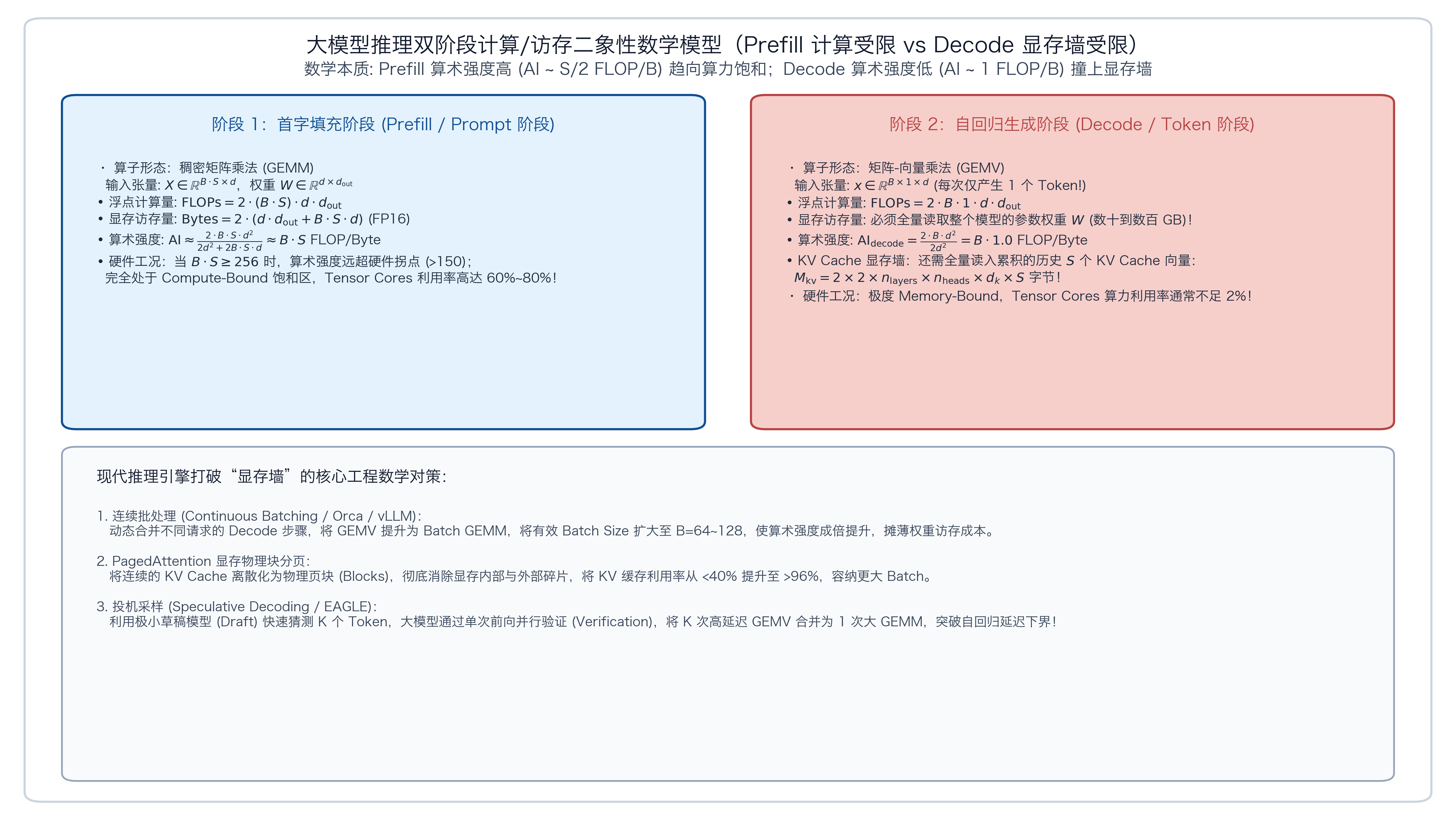

图 1-1：大模型推理双阶段计算/访存二象性数学模型（Prefill 计算受限 vs Decode 显存墙受限）

三段式步进迭代循环（Schedule $\to$ Execute $\to$ Update）：在 EngineCore.step() 内部，系统严格遵循严谨的时序管道：
- 调度阶段（Schedule）：Scheduler 消费输入队列，根据全局 Token 预算（Token Budget）生成本次批次的执行计划 plan = scheduler.schedule()；
- 异步发射与计算重叠（Async Execute & Overlap）：通过 model_executor.execute_model(plan, non_block=True) 非阻塞地向 GPU Worker 广播执行指令。在 GPU 执行 Heavy GEMM 与 Attention 的微小间隙，CPU 主线程并发执行结构化输出的 Grammar 状态机掩码提取；
- 等待同步与取消处理（Wait & Abort Drain）：同步等待 Worker 的 future() 返回本次推理结果；在应用输出前，优先消费清空执行期间积累的取消请求队列 process_aborts()；
- 状态递推更新（Update）：调用 scheduler.update_from_output(plan, model_output)，更新每个请求的已计算 Token 计数并回收已完结请求的逻辑 KV 块。
端到端流水线推进（图 1-3）：

flowchart LR
    Req["HTTP 请求到达"] --> Tokenize["分词器编码 Tokens"]
    Tokenize --> PutReq["压入 EngineCore 请求队列"]
    PutReq --> Step["EngineCore::step() 统一调度决策"]
    Step --> Forward["GPU ModelRunner 并行前向推理 (TP AllReduce)"]
    Forward --> Detokenize["采样器输出 Token 解码并流式回传 SSE"]

图 1-3：vLLM V1 端到端请求流转与异构协同执行流水线

HTTP 请求到达后，AsyncLLM 完成异步分词，将 EngineCoreRequest 推入无锁共享内存队列；EngineCore 批量消费并驱动 GPU ModelRunner 并发前向传播；采样完成后的 Token 结果以流式事件（SSE）的形式逆向实时推送回前端。

3. 正确性条件与常见误区

严格的单写者状态所有权（Single Writer Discipline）：整个系统中每个核心对象的状态拥有唯一的权威写入者：
- AsyncLLM 独占流式传输通道与输入请求缓冲，严禁越权修改内部 KV 账本；
- EngineCore 与 Scheduler 独占跨步请求生命周期（Waiting, Running, Swapped, Finished），严禁 Worker 擅自更改请求状态；
- GPUModelRunner 独占物理显存与算子 Kernel 执行。若跨进程试图共享可变全局对象，会导致灾难性的数据竞争与状态错位。
Abort 取消处理的原子时序边界：若请求在 GPU 执行前向传播期间被客户端主动取消（如用户关闭网页），EngineCore 必须在调用 scheduler.update_from_output 之前彻底消费并处理取消信号！若顺序颠倒（先更新再取消），模型刚生成的 Token 会被误推送给已断开的客户端，甚至引起已被释放的物理 Block 发生二次读写踩内存。
计划与执行结果的版本一致性不变量： SchedulerOutput 与 ModelRunnerOutput 必须严格属于同一个迭代步骤。严禁在 Worker 执行失败时返回伪造的静默空输出，必须通过强类型异常驱动全局容错与降级。

4. 性能与工程取舍

进程解耦带来的 IPC 序列化开销 vs GIL 消除红利：将 EngineCore 独立为子进程彻底释放了 Python GIL 的并发阻塞，但引入了进程间通信开销。vLLM V1 采用极简的扁平 C-struct 内存布局与共享内存（Shared Memory）通道，将跨进程数据传输延迟压缩至十微秒级，使架构收益显著超越通信开销。
Grammar 准备与 GPU 计算的精妙重叠：在 JSON 等强约束解码（Structured Outputs）中，计算下一个合法 Token 的 Bitmask 极其消耗 CPU 算力。通过在 execute_model(non_block=True) 发射后立即开始计算 Grammar，系统完美地将 CPU 纯逻辑与 GPU 算力执行掩盖在同一时序窗口内，实现了近乎零气泡的控制流水线。

具体演示：单请求执行取消与控制流跟踪演练

考虑一个典型的并发取消场景：

请求 $R_0$ 被调度进入当前批次，调度计划为 {"scheduled_tokens": 4}；
系统调用 execute_async 向 GPU 发射异步推理任务，GPU 开始执行前向注意力计算；
在 GPU 计算尚未结束的窗口内，客户端由于超时断开了 HTTP 连接，取消信号进入待处理队列；
核心调度流程执行控制：
- 首先执行 grammar = get_grammar(plan)，准备下一 Token 约束；
- 随后执行 future() 阻塞等待 GPU 输出；
- 关键时序点：在得到 model_output 后，必须立刻执行 process_aborts()，将 $R_0$ 标记为已取消；
- 最后执行 update(plan, model_output)：调度器感知到 $R_0$ 已被取消，安全丢弃其输出 Token 并直接回收其持有的 KV Cache Block，绝不会将废弃数据向前端泄露。

断言 trace 序列严格保持：["schedule", "execute", "grammar", "wait", "aborts", "update"]，完整闭环。

实践任务：唯一代码填空题

补齐一个最小 EngineCore.step 控制流模型。重点不是模拟 GPU，而是保持官方源码中的顺序合同；不得删除 trace 断言。

只能修改 TODO/______ 位置，不得删除断言或放宽通过条件。

Code

def engine_core_step(has_requests, schedule, execute_async,
                     get_grammar, process_aborts, update):
    trace = []
    if not has_requests:
        return {}, False, trace

    # TODO：保持 schedule → async execute/grammar → wait → aborts → update。
    plan = ______
    trace.append("schedule")
    future = ______
    trace.append("execute")
    grammar = ______
    trace.append("grammar")
    model_output = ______
    trace.append("wait")
    ______
    trace.append("aborts")
    outputs = ______
    trace.append("update")
    return outputs, plan["scheduled_tokens"] > 0, trace

events = []
schedule = lambda: {"scheduled_tokens": 4}
execute = lambda plan: (lambda: {"tokens": [7]})
grammar = lambda plan: {"mask": None}
aborts = lambda: events.append("abort-queue-drained")
update = lambda plan, output: {"r0": output["tokens"]}

out, ran, trace = engine_core_step(True, schedule, execute, grammar, aborts, update)
assert out == {"r0": [7]} and ran
assert trace == ["schedule", "execute", "grammar", "wait", "aborts", "update"]
assert events == ["abort-queue-drained"]
assert engine_core_step(False, schedule, execute, grammar, aborts, update) == ({}, False, [])

检查方法

运行断言；再让 scheduled_tokens=0，解释为什么仍可能走完控制路径但 ran=False。

Q1

AsyncLLM、EngineCore、Scheduler 和 GPU worker 各自拥有什么状态？为什么不能把它们合成一个全局可变对象？

你的答案：

Q2

为什么源码先 execute_model(non_block=True)，再取得 grammar bitmask，最后等待 future？这是否意味着 grammar 可以晚于采样？

你的答案：

Q3

某请求在 GPU forward 期间被取消。为何 EngineCore.step 要在 update_from_output 前处理 abort？

你的答案：

评分规则

代码 4 分：主路径 2 分、边界条件 1 分、能映射回源码对象 1 分；
Q1～Q3 各 2 分：必须包含对象、状态变化、正确性或成本链；
一票否决：把论文峰值写成普遍生产结论；把源码支持写成所有模型/硬件可用；混淆算法正确性与性能；只背类名而说不清状态所有权。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先独立完成。核对后请更换一个 batch、cache 或硬件条件重新推演，不能只复制。

Code

def engine_core_step(has_requests, schedule, execute_async,
                     get_grammar, process_aborts, update):
    trace = []
    if not has_requests:
        return {}, False, trace

    plan = schedule()
    trace.append("schedule")
    future = execute_async(plan)
    trace.append("execute")
    grammar = get_grammar(plan)
    trace.append("grammar")
    model_output = future()
    trace.append("wait")
    process_aborts()
    trace.append("aborts")
    outputs = update(plan, model_output)
    trace.append("update")
    return outputs, plan["scheduled_tokens"] > 0, trace

events = []
schedule = lambda: {"scheduled_tokens": 4}
execute = lambda plan: (lambda: {"tokens": [7]})
grammar = lambda plan: {"mask": None}
aborts = lambda: events.append("abort-queue-drained")
update = lambda plan, output: {"r0": output["tokens"]}

out, ran, trace = engine_core_step(True, schedule, execute, grammar, aborts, update)
assert out == {"r0": [7]} and ran
assert trace == ["schedule", "execute", "grammar", "wait", "aborts", "update"]
assert events == ["abort-queue-drained"]
assert engine_core_step(False, schedule, execute, grammar, aborts, update) == ({}, False, [])

Q1 参考答案

各层核心对象的状态所有权矩阵（State Ownership Matrix）：
- AsyncLLM（前端服务层）：拥有 HTTP/gRPC/SSE 客户端连接句柄、异步 Request Output 流、Tokenization/Detokenization 缓存以及尚未进入调度的待处理请求队列。负责面向客户端的生命周期生命线；
- EngineCore（调度协调层）：拥有主事件循环（Busy Loop）、跨进程 IPC 通信通道、输入/输出序列化协议栈，以及对 Executor 的协调控制逻辑；
- Scheduler（权威裁决层）：拥有全局请求状态机（Waiting, Running, Swapped, Finished）、逻辑 Token 计数（num_computed_tokens, total_tokens）、逻辑 KV Block 映射账本以及请求抢占（Preemption）决策权；
- GPUModelRunner / Worker（设备执行层）：独占物理 GPU 显存张量、PagedAttention 物理 KV 显存池（Block Table）、CUDA Graph 预热与执行环境、采样器状态以及分布式通信（NCCL TP/PP）组。
严禁合成全局可变对象的深层因果：
- 进程隔离与 GIL 消除前提：为了突破 Python GIL 限制，Frontend、EngineCore 与 Worker 分布在不同物理进程中。跨进程内存天然不可变共享；
- 杜绝多写者脑裂（Brain-Split & Race Condition）：若允许 Worker 越权修改 Scheduler 状态，在分布式流水线或异步执行中会产生无序状态竞争，无法确定哪个组件持有真值；
- 故障隔离与可重放契约：单写者加显式消息契约（IPC / Message Queue）使得每个组件的输入输出严格成对可审计，当某个 GPU Worker 发生 OOM 或 NCCL 崩溃时，EngineCore 能够精准定位故障边界，执行请求安全重排或优雅降级。

Q2 参考答案

时序与计算重叠机制（CPU-GPU Pipeline Overlap）：
- 在结构化输出（JSON Schema / Regex 约束解码）中，根据语法树或有限状态机（FSM）计算下一个合法 Token 的 Bitmask 是纯 CPU 密集型任务，计算耗时可能长达数毫秒；
- 源码采用 execute_model(non_block=True) 是为了实现控制流与设备执行的异步解耦：系统将本次 Batch 的张量元数据非阻塞地发射给 GPU Worker 后立即返回，GPU 开始执行耗时的自注意力与 GEMM 计算；
- 此时 CPU 主线程并没有空转等待，而是立即并发执行 get_grammar(plan)，在本地内存中完成 Bitmask 的推导与位运算；
- 随后调用 future() 阻塞等待 GPU 输出。此时 CPU 的 Grammar Mask 恰好计算完毕，二者无缝对接。
Grammar 绝不能晚于采样（Sampling Constraint）：
- 这并不意味着 Grammar 可以晚于采样！GPU ModelRunner 在执行 Transformer Forward 产出未归一化的 Logits 后，必须等待 Grammar Mask 的位掩码注入（将非法 Token 的 Logits 强行置为 $-\infty$ ），然后才能执行 Softmax 和采样操作；
- non_block=True 仅仅是将 Python 端的等待时机从“发射瞬间”推迟到了“提取最终输出之前”，在不破坏物理数据因果依赖的前提下，完全掩盖了 CPU 侧的状态机解析开销。

Q3 参考答案

若某请求在 GPU Forward 期间被客户端主动取消（Abort），EngineCore.step 必须严格在调用 scheduler.update_from_output 之前优先消费并清空 Abort 队列，因果链如下：

防止已取消请求产出“幽灵 Token”并破坏前端流：
- GPU 执行的是发射时刻快照决定的批次，因此 Model Output 中必定包含该请求刚刚生成的下一个 Token；
- 若先调用 update_from_output，调度器会将该新生成的 Token 视作有效计算结果，更新其已完成计数并触发 Output Processor 向客户端推送。此时已断开连接的客户端不仅无法接收，还会引发前端管道断裂异常或日志报错；
保障物理显存与逻辑账本原子释放：
- 优先执行 process_aborts() 会将该请求在调度器的活动集合中正式注销，并向 KVCacheManager 宣告其占有的所有逻辑与物理 KV Block 可以被安全回收；
- 随后执行 update_from_output 时，调度器便能根据最新的“存活请求子集”做过滤，直接将已取消请求的输出丢弃，且绝不会把已被回收释放的 Block 重新标记为活动状态（防止 Block Use-After-Free 悬空指针踩内存）；
提供清晰的串行化审计点：先处理事件、再应用批次更新，保证了每一次迭代步的结束状态都是自洽、闭合且全局一致的。

参考资料

源码链接固定到本课审阅 commit；current docs、支持矩阵和默认参数会变化，面试或部署前必须按目标版本重新核对。
